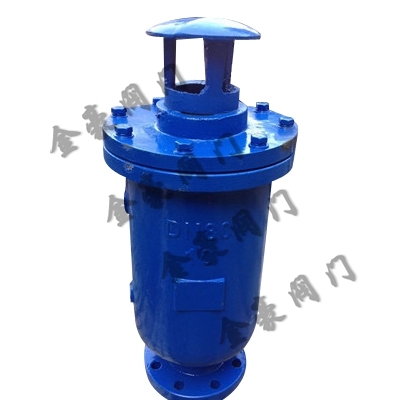

| 产品名称： | SCAR污水复合式排气阀 |
| 产品型号： | SCAR |
品牌： | 金豪阀 |
一、SCAR污水复合式排气阀概述：
本产品当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有 少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸 入空气确保管线安全。
二、SCAR污水复合式排气阀零件材质：
| 序号 | 名称 | 材质 |
| 1 | 阀体 | HT200 |
| 2 | 阀盖 | HT200 |
| 3 | 浮球 | SUS 304 |
| 4 | 杠杆架 | 铸铜ZH59 |
| 5 | 杆 | 铸铜ZH59 |
| 6 | 塞头 | 丁睛橡胶NBR |
三、SCAR污水复合式排气阀主要外形及连接尺寸：
| 公称口径 | D | D1 | D2 | H | Z-фd |
| DN | |||||
| 50 | 160 | 125 | 205 | 495 | 4-18 |
| 80 | 195 | 160 | 270 | 600 | 4-18 |
| 100 | 215 | 180 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 340 | 860 | 8-22 |
| 200 | 335 | 295 | 400 | 1010 | 8-22 |
| 250 | 390 | 350 | 465 | 1210 | 12-22 |
四、SCAR污水复合式排气阀每小时排气量表：
| 规格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
