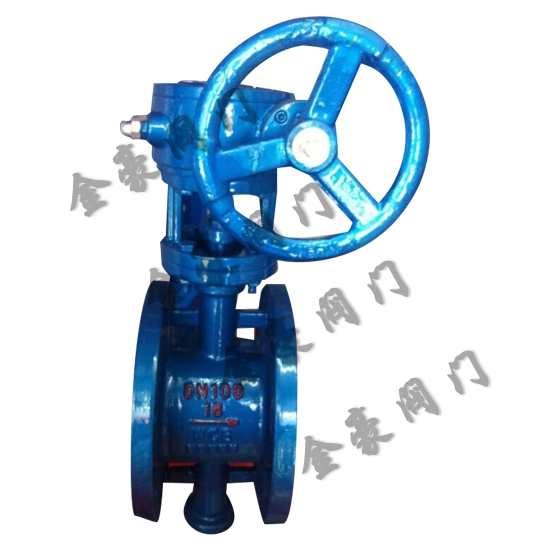

SD943F电动伸缩蝶阀

发布日期:2015-11-26    点击数: SD943F电动伸缩蝶阀

一、 SD943F电动伸缩蝶阀概述:

伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状 态。 此阀一般水平安装。   新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题   目前 ,伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形 式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较 的蝶阀是三偏心金属 硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻 便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封

二、SD943F电动伸缩蝶阀主要性能规范:

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用温度

≤80℃

适用介质

空气、水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

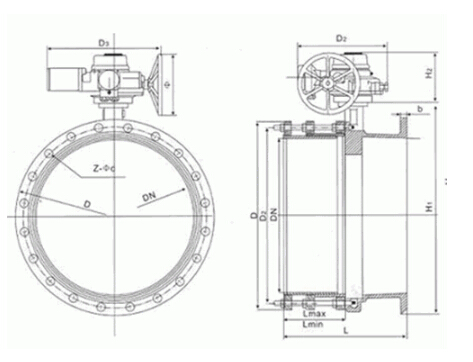

三、SD943F电动伸缩蝶阀主要技术图纸

四、SD943F电动伸缩蝶阀主要特点:

SD943F电动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能

五、SD943F电动伸缩蝶阀主要外形连接尺寸:

规格

D

D1

D2

Lmax

Lmin

H1

H2

N-Фd

100

220

180

156

216

174

110

170

8-Ф18

125

250

210

184

232

186

123

182

8-Ф18

150

285

240

211

239

194

140

210

8-Ф22

200

340

295

266

264

214

170

238

8-Ф22

250

395

350

319

296

235

195

270

12-Ф22

300

445

400

370

300

250

222

300

12-Ф22

350

505

460

429

320

270

252

330

16-Ф22

400

565

515

480

332

282

285

368

16-Ф26

450

615

565

530

355

305

310

402

20-Ф26

500

670

620

582

365

315

337

438

20-Ф30

600

780

725

682

420

340

393

490

24-Ф30

700

895

840

794

446

396

450

558

24-Ф33

800

1015

950

901

476

426

515

625

28-Ф33

900

1115

1050

1001

506

456

560

685

28-Ф33

1000

1230

1160

1112

516

466

610

750

28-Ф36

1200

1455

1380

1328

560

510

725

880

32-Ф39

1400

1675

1590

1530

590

540

840

987

36-Ф42

1600

1915

1820

1750

630

585

960

1158

40-Ф48

1800

2115

2020

1950

680

630

1060

1258

44-Ф48

2000

2325

2230

2150

730

680

1165

1365

48-Ф48

六、SD943F电动伸缩蝶阀主要零部件材料

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨

七、SD943F电动伸缩蝶阀订货说明:
