产品名称： | ZCZ蒸汽电磁阀 |
产品型号： | ZCZ |
品牌： | 金豪阀门 |
一、ZCZ蒸汽电磁阀概述：
ZCZ蒸汽电磁阀适用于以蒸汽为热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽 机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。ZCZP蒸汽电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石 油化工、冶金等部门的自制系统。
二、ZCZ蒸汽电磁阀产品特点：
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

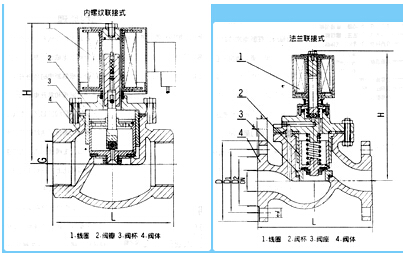

三、ZCZ蒸汽电磁阀安装尺寸：
公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 182 | 120 | 1 1/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 182 | 140 | 1 1/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
125 | 416 | 400 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | |||
150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | |||
四、ZCZ蒸汽电磁阀技术参数：
工作介质 | 蒸汽及其他无腐蚀性气体 | ||||||||||
ZCZP蒸汽用阀介质温度℃ | ≤200 | ||||||||||
工作压力 MPa | 1.6 | ||||||||||
工作压差 MPa | 0.05～1.6 | 0.1～1.6 | |||||||||
ZCZP蒸汽用阀电源电压 | AC220V其余规格可作特殊订货 | ||||||||||
使用寿命 | 按JB/T7352-94规定 | ||||||||||
额定流量系数 KV | |||||||||||
泄漏量 ml/min | 按JB/T7352-94?F规定 | ||||||||||
公称通径 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
ZCZP蒸汽用阀功 耗 | 50VA | ||||||||||
金豪阀门对贵公司的承诺
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
