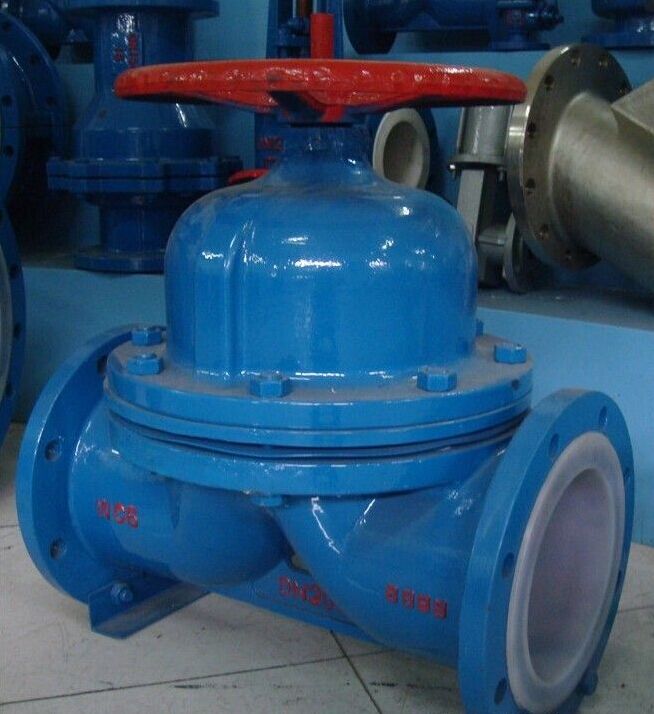

G41F46衬氟隔膜阀

发布日期：2015-11-26 点击数： G41F46衬氟隔膜阀

一、 G41F46衬氟隔膜阀概述：

衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

二、G41F46衬氟隔膜阀主要性能规范：

隔膜材质（代号）	使用温度℃	适用介质
丁基胶（B级）	-40~100	良好的耐酸与耐碱性（85%硫酸、盐酸、氢氟酸、磷酸苛性碱和多种酯类）
天然胶（Q级）	-50~100	净化水、无机盐、稀释无机酸等
聚全氟乙丙烯（FEP或F46）	≤150	多种浓度的硫酸、氢氟酸、王水、高温浓硝酸、各类有机酸及强碱、强氧化剂、浓酸与稀酸交替、酸与碱交替和各种有机溶剂等强腐蚀性介质

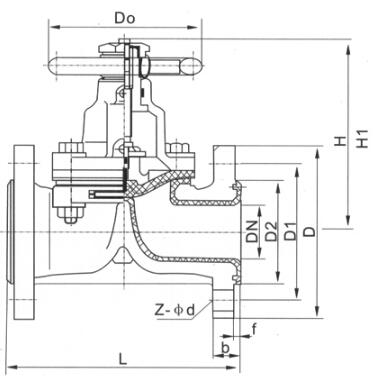

三、G41F46衬氟隔膜阀主要技术图纸


四、G41F46衬氟隔膜阀主要特点：

G41F46衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免

五、G41F46衬氟隔膜阀主要外形连接尺寸：

公称通径 DN	衬氟隔膜阀主要外形尺寸
公称通径 DN	L	D	D1	D2	D0	f	b	n－?d	H	H1
20	135	105	75	56	120	3	16	4－?14	120	142
25	145	115	85	65	120			4－?14	120	142
32	160	140	100	75	140			4－?18	140	155
40	180	150	110	85	160	3.5	19		160	180
50	210	165	125	100	180		19		170	195
65	250	185	145	120	200		21		215	245
80	300	200	160	135	220			8－?18	240	280
100	350	220	180	155	240				265	315
125	400	250	210	180	320		22		340	400
150	460	285	240	210	320		22	8－?22	350	450
200	570	335	295	265	400		24	8－?22	420	500

六、G41F46衬氟隔膜阀主要零部件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	P L	R L
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18 Ni9Ti	1Cr18 Ni12Mo2Ti	00Cr18 Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3)、FEP(F 46 )、PFA（可溶性F 4 )、PP、PO
4	隔膜	PEP(F 46 )/CR（氯丁橡胶）、PFA（可溶性F 4 )/FPDM（乙丙橡胶）
5	支架	PTFE（F 4 )		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18 Ni9Ti
8	螺母	45		0Cr18 Ni9		0Cr18 Ni9
9	手轮	WCB		WCB		WCB

七、G41F46衬氟隔膜阀订货说明：

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务
