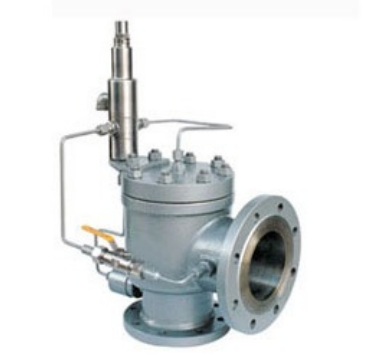

AX46Y先导式安全阀

发布日期:2015-11-09    点击数: AX46Y先导式安全阀

一、AX46Y先导式安全阀概述:

先导式安全阀产品型号(K)Ax46F(Y)-16/25/40/64/100、AF46Y-16/25/40/64/100

先导式安全阀泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的非常好的超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠,它还可在线调校,反复启跳排放后,仍然能自动回座,关闭严密,操作维护方便。

我公司生产的(K)Ax46F(Y) 、AF46Y先导式安全阀具有精度高、稳定性好、突开作用明显,泄放能力大,泄放后能恢复气泡级密封,广泛使用在天然气、石油等管路装置。

二、AX46Y先导式安全阀主要性能规范:
公称压力 PN 150 300 600 900 1500
壳体强度 Ps(MPa) 3.0 7.5 15 22.5 37.5
整定压力 Pk(MPa) .0.1-2 1.6-5 3.2-10 8-15 10-25
密封压力 Pm(MPa) 90%Pk
回座压力 Ph(MPa) >=90%Pk
排放压力 Pp(MPa) =1/4d0
适用温度 <=250度
适用介质 空气、水、油品、蒸气、腐蚀介质

三、AX46Y先导式安全阀主要零部件材料:

NO.

零件名称

AF46Y/F 材料

KAX46F/Y材料

1

阀体

WCB

WCB

2

阀瓣

2Cr13/2Cr13+PTFE

1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE

3

导向套

1Cr18Ni9Ti

1Cr18Ni9Ti

4

弹簧

50CrVA

50CrVA

5

O型圈

氟橡胶

氟橡胶

6

阀盖

25

25

7

导阀

部件

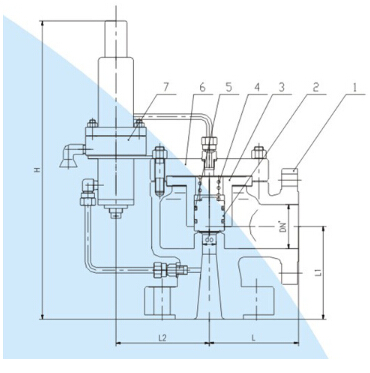

四、AX46Y先导式安全阀外形尺寸和连接尺寸:

型号

公称通径

do

L

L1

L2

H

DN

D

D1

D2

D6

b

Z-ød

D

D1

D2

D6

b

Z-ød

(K)AF46 F/Y -16

25

15

110

95

150

365

32

115

85

65


16

4-14

140

100

78


18

4-18

32

20

115

100

150

375

40

140

100

78


18

4-18

150

110

85


18

4-18

40

25

120

110

160

390

50

150

110

85


18

4-18

165

125

100


20

4-18

50

32

135

120

160

410

65

165

125

100


20

4-18

185

145

120


20

4-18

65

40

160

140

175

435

80

185

145

120


20

4-18

200

160

135


20

8-18

80

50

170

135

175

451

100

200

160

135


20

8-18

220

180

155


22

8-18

100

65

195

175

195

500

125

220

180

155


22

8-18

250

210

185


24

8-18

125

80

210

190

220

526

150

250

210

185


22

8-18

285

240

210


24

8-23

150

100

255

230

265

623

175

285

240

210


24

8-23

315

270

240


26

8-23

200

125

300

260

300

690

250

340

295

265


26

12-23

405

355

320


30

12-26

(K)AF46 F/Y -25

25

15

110

95

150

365

32

115

85

65


16

4-14

140

100

78


18

4-18

32

20

115

100

150

375

40

140

100

78


18

4-18

150

110

85


18

4-18

40

25

120

110

160

390

50

150

110

85


18

4-18

165

125

100


20

4-18

50

32

135

120

160

410

65

165

125

100


20

4-18

185

145

120


20

4-18

65

40

160

140

175

435

80

185

145

120


22

8-18

200

160

135


20

8-18

80

50

170

135

175

451

100

200

160

135


22

8-18

220

180

155


22

8-18

100

65

195

175

195

500

125

230

190

160


24

8-23

250

210

185


22

8-18

125

80

210

190

220

526

150

270

220

188


28

8-26

285

240

210


24

8-23

150

100

255

230

265

623

175

300

250

218


30

8-26

310

270

240


26

8-23

200

125

300

260

300

690

250

360

310

278


34

12-26

405

355

320


30

12-26

(K)AF46 F/Y -40

25

15

110

95

150

365

32

115

85

65

58

16

4-14

140

100

78


18

4-18

32

20

115

100

150

375

40

140

100

78

66

18

4-18

150

110

85


18

4-18

40

25

120

110

160

390

50

150

110

85

76

18

4-18

165

125

100


20

4-18

50

32

135

120

160

410

65

165

125

100

88

20

4-18

185

145

120


20

4-18

65

40

160

140

175

435

80

185

145

120

110

22

8-18

200

160

135


20

8-18

80

50

170

135

175

451

100

200

160

135

121

22

8-18

220

180

155


22

8-18

100

65

195

175

195

500

125

235

190

160

150

24

8-23

250

210

185


22

8-18

125

80

210

190

220

526

150

270

220

188

176

28

8-26

285

240

210


24

8-23

150

100

255

230

265

623

175

300

250

218

204

30

8-26

310

270

240


26

8-23

200

125

300

260

300

690

250

375

320

282

260

38

12-30

405

355

320


30

12-26
