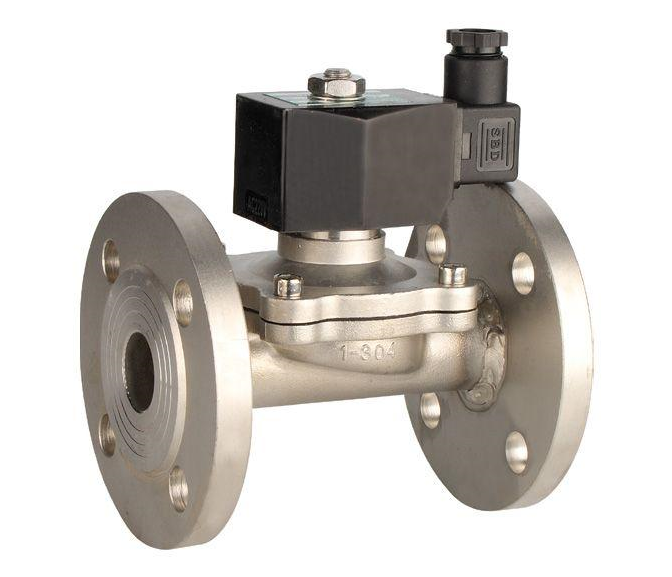

产品名称： | ZDF多功能电磁阀 |
产品型号： | ZDF |
品牌： | 金豪阀门 |
一、ZDF多功能电磁阀概述：
ZDF多功能电磁阀主要用于水、空气、蒸汽、煤气等气体介质的控制广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研以及浴室、食堂、空调等人们日常生活设施中。
二、ZDF多功能电磁阀产品说明：
主要技术参数
原理结构：先导活塞型
控制方式：常闭式、常开式
流体范围：水、气、油、蒸汽
环境温度：-20--60℃；
流体温度：≤220℃
标准电压：AC220V、DC24V (其它可特制)
防护等级：普通型IP54、防爆型IP65
阀体材质：黄铜、铸铁、碳纲、不锈钢
功能选项：－E防爆型（防爆等级dⅡBT4）；－S手动功能；－X信号反馈
三、ZDF多功能电磁阀连接尺寸：
型号规格② | 通径DN[mm] | 功率消耗 | 工作压力 ［bar］ | 阀体材质 | Kv值 [m3/h] | 内螺纹连接 | 法兰连接 | |||||
G螺纹 | L | H | L | H | 孔距 | 螺母 | ||||||
ZDF15 | 15 |
≤25W |
B16级： 0.4-16 |
黄铜 (特制：不锈钢) | 2.8 | 1/2〃 | 90 | 150 | 120 | 170 | Φ65 | 4-Φ13 |
ZDF20 | 20 | 5.0 | 3/4〃 | 105 | 160 | 126 | 180 | Φ75 | 4-Φ13 | |||
ZDF25 | 25 | 8.5 | 1〃 | 120 | 170 | 140 | 192 | Φ85 | 4-Φ13 | |||
ZDF 32 | 32 | 12 | 1 1/4〃 | 140 | 195 | 140 | 250 | Φ100 | 4-Φ17 | |||
ZDF 40 | 40 | 18 | 1 1/2〃 | 145 | 200 | 145 | 235 | Φ110 | 4-Φ17 | |||
ZDF 50 | 50 | 28 | 2〃 | 160 | 210 | 160 | 245 | Φ125 | 4-Φ17 | |||
ZDF 65F | 65 |
≤40W |
B16级：0.5-16 | 铸铁 铸钢 不锈钢 | 45 | 240 | 265 | Φ145 | 4-Φ18 | |||
ZDF 80F | 80 | 70 | 270 | 275 | Φ160 | 8-Φ18 | ||||||
ZDF 100F | 100 | 110 | 350 | 372 | Φ180 | 8-Φ18 | ||||||
ZDF 125F | 125 |
≤50W |
B16级：1-16 |
铸钢 不锈钢 | 180 | 360 | 415 | Φ210 | 8-Φ18 | |||
ZDF 150F | 150 | 250 | 445 | 440 | Φ240 | 8-Φ22 | ||||||
ZDF 200F | 200 | 420 | 495 | 480 | Φ295 | 12-Φ22 | ||||||
ZDF 250F | 250 | 660 | 620 | 530 | Φ350 | 12-Φ26 | ||||||
ZCDF 300F | 300 | 700 | 580 | Φ410 | 12-Φ26 | |||||||
ZCDF 350F | 350 | 790 | 640 | Φ470 | 16-Φ26 | |||||||
金豪阀门对贵公司的承诺
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
