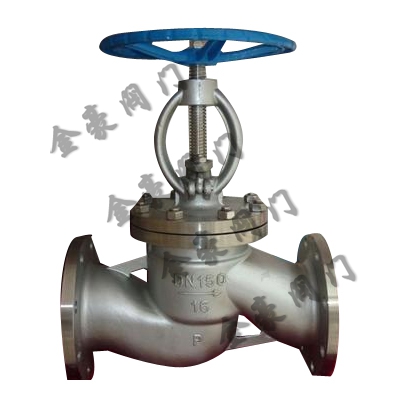

一、J41Y铬钼钢截止阀概述：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流用。主要用来接通或截断管路中的介质，一般不用来调节流量，但适用的压力范围很广。
产品型号：J41Y-16I/25I/40I
二、J41Y铬钼钢截止阀结构图
三、41Y铬钼钢截止阀主要尺寸及重量：
试验压力
| 公称压力PN(MPa)Nominal pressure | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 壳体强度试验Shell strength test | 2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
| 上密封试验Back seal test | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
| 密封试验Seal test | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
使用范围
| 产品类型Product classification | 适用介质Suitable medium | 适用温度（℃）Suitable temperature |
| J41(H.Y)-C型 J941(H.Y)-C型 | 水、蒸汽、油品Water,steam,oilgoods | ≤425℃ ≤450℃ |
| J41Y-I型 J941Y-I型 | 水、蒸汽、油品Water,steam,oilgoods | ≤550℃ |
主要尺寸和重量：
| 公称通径DNNominal diameter | 主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions | 重量（kg）Weight | ||||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | z-d | H | D0 | ||||||||||||||||||||||
| J41(H.Y.B)-16C J41Y-16I | ||||||||||||||||||||||||||||||
| 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 | 198 | 120 | 4.7 | ||||||||||||||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 218 | 120 | 5.2 | ||||||||||||||||||||
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 258 | 140 | 7.1 | ||||||||||||||||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 275 | 160 | 7.4 | ||||||||||||||||||||
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 | 180 | 8.5 | ||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 330 | 200 | 12.5 | ||||||||||||||||||||
| 50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-18 | 350 | 240 | 20 | ||||||||||||||||||||
| 65 | 290 | 180 | 145 | 12 | 18 | 3 | 4-18 | 400 | 280 | 25 | ||||||||||||||||||||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 355 | 280 | 35 | ||||||||||||||||||||
| 100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | 415 | 320 | 50 | ||||||||||||||||||||
| 125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | 460 | 360 | 75 | ||||||||||||||||||||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 510 | 400 | 100 | ||||||||||||||||||||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 710 | 400 | 210 | ||||||||||||||||||||
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-23 | 786 | 450 | 446 | ||||||||||||||||||||
| 300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-23 | 925 | 500 | 648 | ||||||||||||||||||||
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
