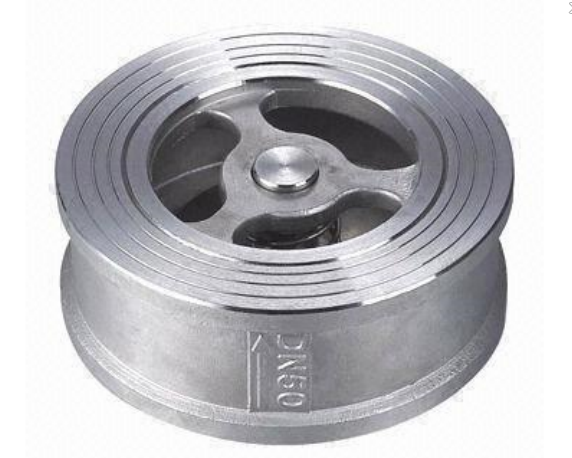

H71对夹升降式止回阀

发布日期：2015-11-29 点击数： H71对夹升降式止回阀

产品名称：	H71对夹升降式止回阀
产品型号：	H71
品牌：	金豪阀门

H71对夹升降式止回阀详细资料：

一、H71对夹升降式止回阀概述：

该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

应用范围：
对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

二、H71对夹升降式止回阀主要零件材料：

阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M(316L)
阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
压圈	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2
弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12TMo2i	00Cr17Ni12Mo2	00Cr17Ni14Mo2

三、H71对夹升降式止回阀执行标准：

设计制造：JB/T8937 　　
结构长度：JB/T8937 　　
配管法兰：JB/T74 　　　　
试验与检验：JB/T9092-1999
产品型号：H71H、H71W
尺寸范围：DN15～DN300
压力等级：1.6～6.4MPa
壳体材料：碳钢、不锈钢
适用介质：气体、液体、蒸汽
操作方式：自动

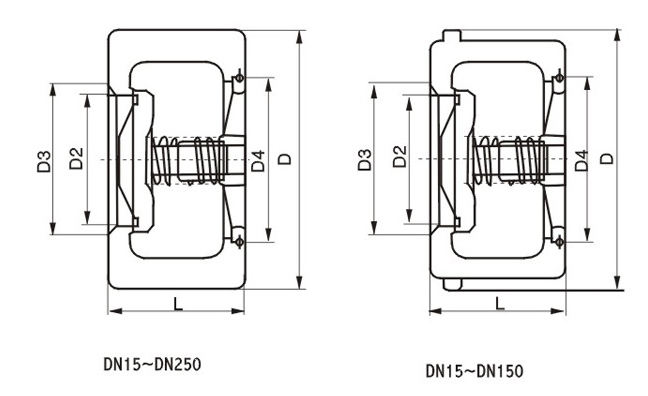

四、H71对夹升降式止回阀安装尺寸和重量：

称压女 PN MPa	公称通径 DN mm	尺寸(mm)						重量 (Kg)	配管法兰(供参考)
称压女 PN MPa	公称通径 DN mm	L	D	D2	D3	D4	D5	重量 (Kg)	螺栓孔中心圆直径Dl	螺栓数量	螺栓直径d	螺栓长度Ll
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.80	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9.0	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210
PN1.0MPa	200	140	273	165	200	208	-	24	295	8	M20	240
PN1.6MPa	200	140	273	165	200	208	-	24	295	12	M20	240
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.80	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	<< td="">

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务
