BQ41F保温夹套球阀

发布日期:2015-11-09    点击数: BQ41F保温夹套球阀

BQ41F保温夹套球阀也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。

BQ41F-16P 不锈钢夹套保温球阀
产品型号:BQ41F-16P、BQ41F-16R、BQ41F-16RL、BQ41F-25P、BQ41F-25R、BQ41F-25RL
性能参数

BQ41F不锈钢保温球阀标准规范:
设计制造标准:GB/T12224、ASME B 16.34
结构长度标准:GB/T 12221-2005、ASME B 16.10
连接法兰标准:JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T9092、API 598


由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加.

二、BQ41F夹套保温球阀技术规范:

设计标准

ASME B 16.34   GB/T12224

结构长度

ASME B 16.10   GB/T12221

连接法兰

ASME B 16.5、JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

注:阀门连接法兰尺寸可根据用户要求设计制造。
三、BQ41F夹套保温球阀主要零件材质表:

序号

零件名称

材质

GB

ASTM

1

夹套

25

105

2

阀座

WCB

A216-WCB

3

阀体

25

A105

4

密封圈

PTFE、对位聚苯

5

球体



6

阀杆

1Cr13

A247-410

7

填料

柔性石墨

8

填料压盖

WCB

A216-WCB

注:阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

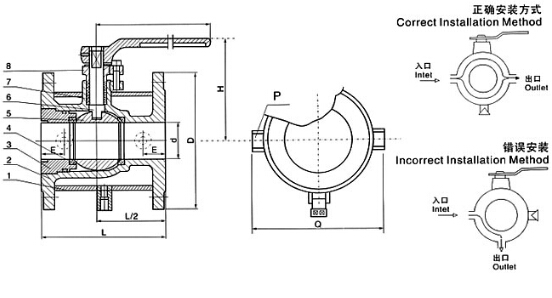

四、BQ41F夹套保温球阀主要外型及连接尺寸表:


公称通径(DN)

d

L

D

E

Q

H

W

管螺纹

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1 1/2"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2 1/2"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

1000

G3/4"

200

8"

203

330

300

12"

100

495

410

1300

G3/4"

备注

法兰尺寸请按对应的通径参阅《主要外型及连接尺寸表》
