【简单介绍】
CS16H-16C膜盒式疏水阀适用范围广泛，包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统统，是理想的选择。
【详细说明】
一、CS16H膜盒式蒸汽疏水阀产品概述：
膜盒式蒸汽疏水阀主要动作元件金属膜盒，膜盒内根据热胀冷缩原理开启和关闭阀门。广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统，供热采暖片上是理想的选择。
二、CS16H膜盒式蒸汽疏水阀主要结构特点：
1、结构简单，维护方便。
2、部件全部采用合金处理的不锈钢，耐磨耐气蚀，使用寿命长。
3、排空能力强，排水迅速，安装方式随意。
4、可以实现多个膜盒组合，使用于大的排量场合。
5、零泄漏，背压率达到75%以上。

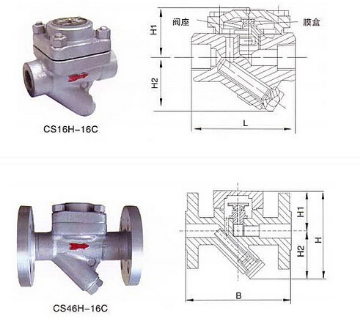

三、CS16H膜盒式蒸汽疏水阀技术图片：
四、CS16H膜盒式蒸汽疏水阀主要零部件材料：
| 主要零部件材料表 | Parts 零部件名称 | Materials 材料 |
| Body/Bonnet 阀体、阀盖 | A105 | |
| Seat 阀座 | Tungstenchromiumcobaltalloy 钨铬钴合金 | |
| InsetsFilters 内置过滤网 | 1Cr18NNi9Ti | |
| NembraneBox 盒膜 | Kazakalloy 哈氏合金 |
五、CS16H膜盒式蒸汽疏水阀主要外形连接尺寸：
单位：mm
| Model产品型号 | Nominaldiameter公称通径（DN） | Connection连接方式 | Pressurerating（MPa）使用压力 | Maxallowable（℃） 高允许温度 | Extermaldimensions（mm）外型尺寸 | Re.weight参考重量（Kg） | |||
| L | H1 | H2 | W | ||||||
| CS16H-16C | 15~20 | Thread螺纹 | 0.01~1.6 | 250 | 100 | 52 | 62 | 70 | 2.5 |
| 25 | 120 | ||||||||
| 32~40 | 150 | 68 | 68 | 90 | 5 | ||||
| 50 | 160 | ||||||||
| CS46H-16C | 15~20 | Flange法兰 | 0.01~1.6 | 250 | 150 | 52 | 62 | 70 | 4.9 |
| 25 | 250 | 160 | |||||||
| CS46H-16C | 32~50 | Flange法兰 | 0.01~1.6 | 250 | 230 | 85 | 60 | 120 | 13 |
| CS46H-16AA | 65~100 | Flange法兰 | 0.01~1.6 | 250 | 310 | 120 | 95 | 150 | 24 |
| CS46H-25A | 20~50 | Flange法兰 | 0.01~1.6 | 300 | 230 | 85 | 60 | 120 | 14 |
| CS46H-16L | 15~25 | Thread（Stand）螺纹（立式） | 0.01~1.6 | 250 | 100 | 80 | 2.3 | ||
| CS46H-16F | 15~25 | AngleThread角式螺纹 | 0.01~1.6 | 250 | 53 | 103 | 55 | 1.5 | |
六、CS16H膜盒式蒸汽疏水阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门人士为您审核把关。
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
