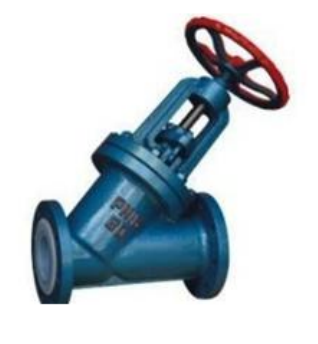

一、J45F46衬氟直流式截止阀产品概述：
截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。
基本结构
1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、J45F46衬氟直流式截止阀性能规范：
| 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
| GB/T12233 (GB/T12235) | GB/T12221 | JB/T78;JB/T79 | GB/T13927 | GB/T12220 | JB/T7928 |
三、J45F46衬氟直流式截止阀零件材质表：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | G | P | R | PL | PL | ||
| 1 | 阀体/端盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球体/阀杆 | 35 | 2Cr18 | 1Cr18Ni9 | 1Cr18NI12Mo2TI | 00Cr18NI10 | 00Cr17NI14Mo2 |
| 3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活节螺栓 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 7 | 阀杆螺母 | ZCuA110Fa3 | ZCuA110Fa3 | ZCuA110Fa3 | |||
| 8 | 紧固螺栓 | 35 | 1Cr18Ni2 | 1Cr18Ni2 | |||
| 9 | 螺母 | 45 | 0Cr18NI9 | 0Cr18NI9 | |||
| 10 | 手轮 | WCB | WCB | WCB | |||
四、J45F46衬氟直流式截止阀规格尺寸表：
| 公称通径 | 标准值 | 参考值 | ||||||||||
| DN (mm) | NPS (inch) | L | D | D1 | D2 | 1 | b | z-d | DO | H | H1 | WT(kg) |
| PN1.0MPa | ||||||||||||
| 15 | 1/2 | 180 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 235 | 260 | 6.5 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 240 | 265 | 7 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 245 | 270 | 7.8 |
| 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 | 255 | 285 | 11 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 265 | 315 | 13 |
| 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-18 | 160 | 295 | 330 | 15 |
| 65 | 21/2 | 290 | 180 | 145 | 125 | 3 | 20 | 4-18 | 180 | 350 | 395 | 23 |
| 80 | 3 | 310 | 192 | 160 | 135 | 3 | 22 | 4-18 | 240 | 395 | 445 | 38 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-18 | 240 | 450 | 490 | 42 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-18 | 280 | 525 | 555 | 55 |
| 182 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-18 | 320 | 605 | 646 | 77 |
| 200 | 8 | 495 | 335 | 295 | 165 | 3 | 26 | 8-23 | 360 | 645 | 765 | 135 |
| 250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-23 | 400 | 685 | 805 | 220 |
| 300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-23 | 400 | 710 | 414 | 277 |
| 350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-23 | 450 | 750 | 855 | 320 |
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
