A61Y弹簧微启式安全阀

发布日期:2015-11-09    点击数: A61Y弹簧微启式安全阀

一、A61Y弹簧微启式安全阀概述:

A61H-160-320弹簧微启式高压安全阀(焊接式)适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上,A61Y-160P,A61Y-320P型弹簧微启式高压安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上,作为超压保护装置。

二、A61Y弹簧微启式安全阀应用范围:
设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

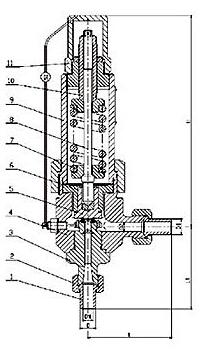

三、A61Y弹簧微启式安全阀主要零部件材料:

NO.

零件名称

A61H-C A61Y-C材料

A61Y-P材料

1

接头

20

1Cr18Ni9Ti

2

接头螺母

35

1Cr18Ni9Ti

3

阀座

2Cr13

1Cr18Ni9Ti

4

阀体

35/35CrMoA

1Cr18Ni9Ti

5

阀瓣

2Cr13

1Cr18Ni9Ti

6

导向套

2Cr13

1Cr18Ni9Ti

7

弹簧

50CrVA

50CrVA包覆氟塑料

8

阀杆

2Cr13

2Cr13

9

阀盖

ZG230-450

1Cr18Ni9Ti

10

调节螺杆

45

2Cr13

11

阀帽

ZG200-400

1Cr18Ni9Ti


密封面材料

"Y"型堆焊Co基硬质合金,"H"型堆焊D507

四、A61Y弹簧微启式安全阀外形尺寸和连接尺寸:

公称压力

公称通径

尺寸

do

D

D1

D2

L

L1

H

16

10

6

17

14

12

115

135

78

15

8

22

18

16

115

135

85

20

10

28

22

20

115

135

135

25

12

35

26

24

160

165

142

32

10

6

22

14

12

115

135

80

15

8

25

17

15

115

135

90

20

10

30

22

20

115

135

140

25

12

38

26

24

160

165

148
