【简单介绍】
当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。
【详细说明】
一、CS47H可调双金属疏水阀产品概述：
CS47H可调双金属片式疏水阀结构 、性能优良、排水量大、漏汽小、排水温度可调节．过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整
二、CS47H可调双金属疏水阀主要性能规范：
| 项目 | 型号 | 单位 | ||
| CSl7H一16C CS47H一16C CS67H一16C | CSl7H一25 CS47H一25 CS67H一2S | CSl7H-40 CS47H-40 CS67H一40 | ||
| 公称压力 | 1.6 | 2,5 | 4．O | MPa |
| 壳体试验压力 | 2.4 | 3.8 | 6.0 | |
| 高工作压力 | 1.6 | 2.5 | 4.0 | |
| 高工作温度 | 203 | 220 | 247 | |
| 高允许温度 | 425 | 425 | 425 | |
| 工作介质 | 蒸汽、凝结水 | |||

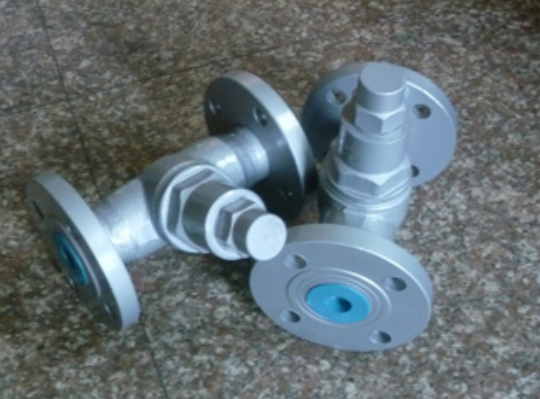

三、DCS47H可调双金属疏水阀技术图片：
四、CS47H可调双金属疏水阀主要零部件材料：
| 型号 项目 | CS17/47/67H-16/25/40C |
| 阀体 | 碳钢 |
| 阀盖 | 碳钢 |
| 阀蕊 | 不锈钢 |
| 阀座 | 不锈钢 |
| 热敏元件 | 热双金属片 |
| 过滤器 | 不锈钢 |

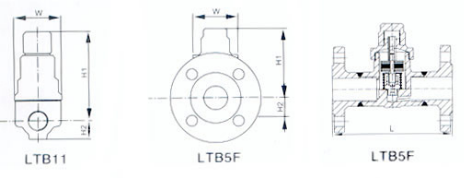

五、CS47H可调双金属疏水阀主要外形连接尺寸：
单位：mm
| 型号 | 公称通径DN | 螺纹通径(mm) | 承插连接(mm) | 法兰连接(mm) | ||||||||||||||
| RC | L | H | W | L | H | W | d | T | L | H | D | K | d | C | F | N-Φ | ||
| CS17H-16C CS47H-16C CS67H-16C | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
| CS17H-25 CS47H-25 CS67H-25 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
| CS17H-40 CS47H-40 CS67H-40 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
六、CS47H可调双金属疏水阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门人士为您审核把关。
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
