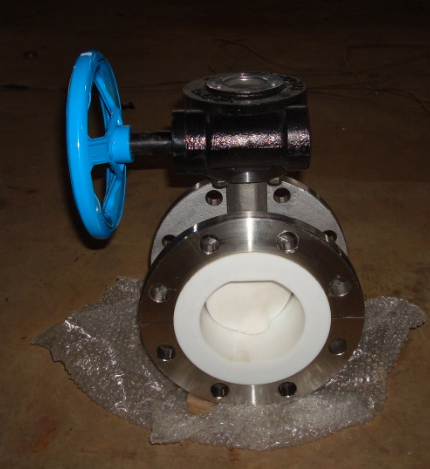

D341F46衬氟法兰蝶阀

发布日期：2015-11-30 点击数： D341F46衬氟法兰蝶阀

一、D341F46衬氟法兰蝶阀详细资料：

FEP(F46)、PCTFE(F3)法兰衬氟蝶阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂。

二、D341F46衬氟法兰蝶阀结构特点：

其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。

阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题

三、D341F46衬氟法兰蝶阀技术规范：

设计标准：GB12238

结构长度：GB12221

法兰标准：JB/T79-94；GB9113.1-26

检验试验：GB/T13927

驱动方式：蜗轮、手动、电动、气动

四、D341F46衬氟法兰蝶阀主要零部件材料表：

零件名称	材料
上下阀体	铸铁、铸钢、不锈钢、衬F46、F3
阀座	铸钢
带杆蝶板	铸钢、不锈钢、衬F46、F3
填料	F4
衬垫	硅橡胶
蜗轮手柄	球墨铸铁

五、D341F46衬氟法兰蝶阀尺寸及重量：

公称通径		标准值								参考值
DN（mm）	NPS（inch）	L	D	D1	D2		f	b	Z-d	W	Do	H	WT(Kg)
DN（mm）	NPS（inch）	PN1.0MPa
40	11/2	106	145	110	85	3	18		4-18	160		140	10
50	2	108	160	125	100	3	20		4-18	200		160	12
65	11/2	112	180	145	120	3	20		4-18	250		165	14
80	3	114	195	160	135	3	22		4-18	250		170	16
100	4	127	215	180	155	3	22		8-18	300		180	18
125	5	140	245	210	185	3	24		8-18	300		275	20
150	6	140	280	240	210	3	24		8-23		200	295	38
200	8	152	335	295	265	3	26		8-23		200	320	74
250	10	250	390	350	320	3	28		12-23		240	385	105
300	12	270	440	400	368	3	28		12-23		240	390	142
350	14	290	500	460	428	4	30		16-23		240	460	179
400	16	310	565	515	482	4	32		16-25		280	510	220
450	18	330	615	565	532	4	32		20-25		280	540	268
500	20	350	380	620	585	4	34		20-25		320	570	378
600	24	390	780	725	685	4	36		20-30		320	660	608
700	28	430	895	840	800	5	40		24-30		360	710	1050
800	32	470	1010	950	905	5	44		24-34		360	780	1320
900	36	510	1110	1050	1005	5	46		28-34		380	885	1795
1000	40	550	1220	1160	1115	5	50		28-34		400	990	1900
PN1.6MPa
40	11/2	106	145	110	85		3	18	4-18	200		140	10
50	2	108	160	125	100		3	20	4-48	200		160	12
65	11/2	112	180	145	120		3	20	4-18	250		165	13
80	3	114	195	160	135		3	22	8-18	250		170	14
100	4	127	215	180	155		3	24	8-18	300		180	16
125	5	140	245	210	185		3	26	8-18	300		275	18
150	6	140	280	240	210		3	28	8-23		200	295	42
200	8	152	335	295	265		3	30	12-23		200	320	78
250	10	250	405	355	320		3	32	12-25		240	385	120
300	12	270	460	410	375		4	34	12-25		240	390	145
350	14	290	520	470	435		4	38	16-25		240	460	202
400	16	310	580	525	485		4	40	16-30		280	510	235
450	18	330	640	585	545		4	44	20-30		280	540	368
500	20	350	705	650	608		4	46	20-34		320	570	420
600	24	390	840	770	718		5	54	24-41		320	660	750
700	28	430	910	840	788		5	54	24-41		360	710	1028
800	32	470	1020	950	898		5	54	24-41		380	780	1690
900	36	510	1120	1050	998		5	54	28-41		400	885	1815
1000	40	550	1255	1170	1110		5	60	28-48		500	990	2050
PN2.5MPa
40	11/2	106	145	85	3		18		4-18	200		140	11
50	2	108	160	100	3		20		4-18	200		160	13
65	11/2	112	180	120	3		22		8-18	250		165	14
80	3	114	195	135	3		22		8-18	250		170	16
100	4	127	230	160	3		24		8-23	300		180	18
125	5	140	270	188	3		28		8-25	300		275	20
150	6	140	300	218	3		30		8-25		240	295	48
200	8	152	360	278	3		34		12-25		240	320	88
250	10	250	425	332	3		36		12-30		280	385	145
300	12	270	485	390	4		40		16-30		280	390	157
350	14	290	550	448	4		44		16-34		320	460	222
400	16	310	610	505	4		48		16-34		320	510	353
450	18	330	660	555	4		50		20-34		360	540	405
500	20	350	730	610	4		52		20-41		360	570	448
600	24	390	840	718	5		56		20-41		380	660	795

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务
