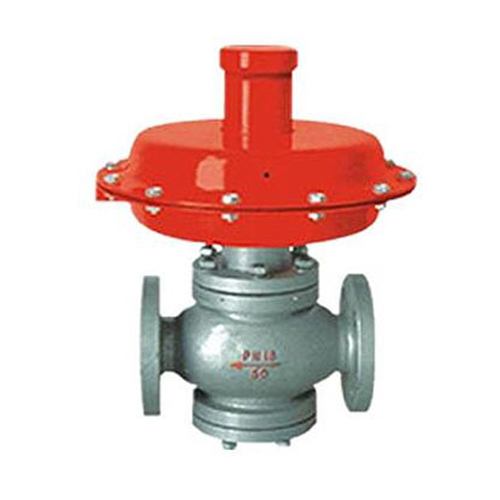

zzc调节阀

发布日期:2015-11-29    点击数: zzc调节阀

【简单介绍】

 该自力式调节阀无需停止生产即可进行设定值的调整; 无填料,阀杆上,下活动时不存在磨擦,上密封可靠; 执行机构敏感地件极为灵敏,极微小的压力变化会被感测出来; 阀体为四通形式,因面K,B型可通用一种阀体.

【详细说明】

 一、zzc调节阀产品概述:

   ZZC50mm.WC至0.1MPa自力式差(微)压调节阀是一种不需要外加能源的执行器产品,可用于公称压力PN0.1、PN10差(微)压均可分段调节,从50mm.WC至0.1MPa.其用途广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(压差阀负压,端压,力为零)。

二、zzc调节阀主要技术参数:

主要技术参数与性能指标
公称通径DN(mm)20253240506580100
额定流量系数(Kv)ZZCP/ZZVP81120325080100160
ZZCN    5383
额定行程68101520
公称压力PN(MPa)0.10   1.0
差压调节范围(KPa)         0.5~5.5      5~10     9~14     13~19     18~24
              22~28       26~33    31~38    36~44     42~51
              49~58       56~66    64~78    76~90     88~100
介质温度(℃)≤80
调节精度%≤10
允许泄漏量(I/h)ZZCP/ZZVP10-4×额定容量(Ⅳ)Ⅱ
ZZCN5×10-3×额定容量(Ⅱ)
注:1.ZZCP/ZZVP公称压力为0.10MPA,ZZCN为1.0MPA
  2. ZZCN差压调节范围为36-44,88~100KAP

三、zzc调节阀技术图片:

四、zzc调节阀订货说明:
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门厂家为您审核把关。

金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
