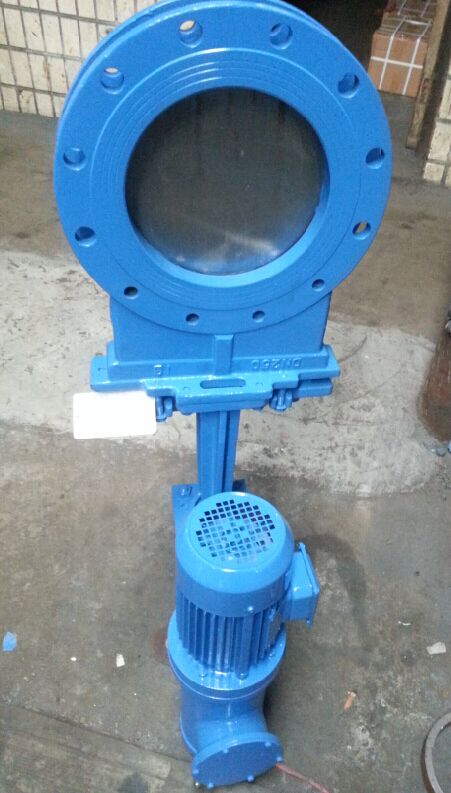

PZ673F气动对夹式刀闸阀

发布日期:2015-11-26    点击数: PZ673F气动对夹式刀闸阀

一、 Z673F气动对夹式刀闸阀概述:

PZ673气动对夹式刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。气动闸阀广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。

二、 PZ673F气动对夹式刀闸阀主要性能规范:

设计依据

GB标准

ANSI标准

设计标准

GB/12237

ANSIB16.34

连接法兰尺寸

GB/9113、JB/T79

ANSIB16.5

试验和检验

JB/T9oo2

API598

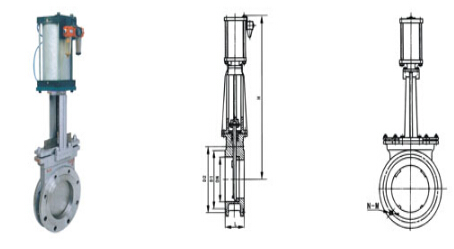

三、 PZ673F气动对夹式刀闸阀主要技术图纸

四、PZ673F气动对夹式刀闸阀主要特点:

PZ673F气动对夹式刀闸阀用户选购时,必须注明阀门公称通经、压力及阀门连接所需标准;所需阀门如有特殊需求,必须注明特殊尺寸、特殊材质等各项参数

五、PZ673F气动对夹式刀闸阀主要外形连接尺寸:

MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6

MPa

50

48

90

110

335

4-M12

1.0

MPa

50

48

100

125

335

4-M16

65

48

110

130

363

4-M12

65

48

120

145

363

4-M16

80

51

125

150

395

4-M16

80

51

135

160

395

4-M16

100

51

145

170

465

4-M16

100

51

155

180

465

8-M16

125

57

175

200

530

8-M16

125

57

185

210

530

8-M16

150

57

200

225

630

8-M16

150

57

210

240

630

8-M20

200

70

255

280

750

8-M16

200

70

265

295

750

8-M20

250

70

310

335

900

12-M16

250

70

320

350

900

12-M20

300

76

362

395

1120

12-M20

300

76

368

400

1120

12-M20

350

76

412

445

1260

12-M20

350

76

428

460

1260

16-M20

400

89

462

495

1450

16-M20

400

89

482

515

1450

16-M22

450

89

518

550

1600

16-M20

450

89

532

565

1600

20-M22

500

114

568

600

1800

16-M20

500

114

585

620

1800

20-M22

600

114

670

705

2300

20-M22

600

114

685

725

2300

20-M27

700

127

775

810

2500

24-M22

700

127

800

840

2500

24-M27

800

127

880

920

2800

24-M27

800

127

898

950

2800

24-M30

900

154

980

1020

3100

27-M27

900

154

1005

1050

3100

28-M30

1000

165

1080

1120

3400

28-M27

1000

165

1115

1160

3400

28-M30

1200

190

1295

1340

3600

32-M30

1200

180

1325

1380

3600

32-M36



六、PZ673F气动对夹式刀闸阀主要零部件材料

序号

零件名称

材质

C

P

R

1

内六角螺丝

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

2

阀盖

WCB

1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

垫片

PTFE

PTFE

PTFE

4

阀座

1Cr18Ni9Ti或PTFE

1Cr18Ni9Ti或PTFE

1Cr18Ni12Mo2Ti或PTFE

5

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

6

密封填料

丁腈橡胶或PTFE

丁腈橡胶或PTFE

丁腈橡胶或PTFE

7

压盖

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

8

闸板

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

9

支架

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

10

推拉杆

45#钢镀铬

45#钢镀铬

45#钢镀铬

11

气动执行器




七、PZ673F气动对夹式刀闸阀订货说明:
金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
