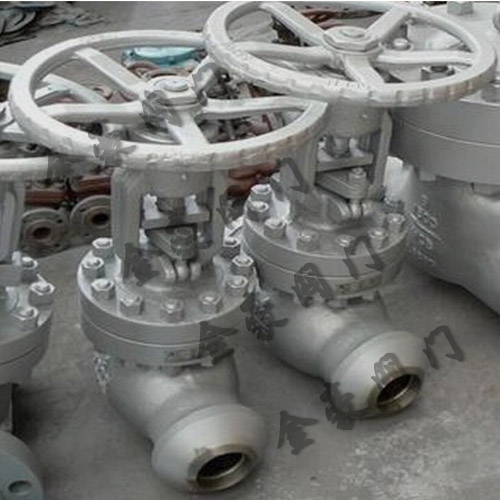

| 产品名称： | Z61Y压力自紧密对焊闸阀 |
| 产品型号： | Z61Y |
| 品牌： | 金豪阀门 |
Z61Y压力自紧密对焊闸阀详细资料：
一、Z61Y压力自紧密对焊闸阀概述：
Z61Y压力自紧密对焊闸阀，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压， 的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。本类阀门在管道中一般应当水平安装。
二、Z61Y压力自紧密对焊闸阀标准规范：
设计制造标准：JB/T 7746、API602
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
承插焊标准：JB/T 1751、ASME B16.11
螺纹连接标准：GB 7306、ASME B2.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三、Z61Y压力自紧密对焊闸阀主要零件：
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | 阀体 | A105 | A182 F22 | A182F 304L | A182 F316L |
| 2 | 阀座 | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | 闸板 | A182F 430&410 | A182 F304 | A182F 304L | A182 F316L |
| 4 | 阀杆 | A182 F6 | A182 F304 | A182F 304L | A182 F316L |
| 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 6 | 阀盖 | A105 | A276 F304 | A276F 304L | A276 F316L |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 销钉 | A276420 | A276 304 | ||
| 9 | 填料压套 | A276410 | A182F 304L | A182F F316L | |
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压板 | A105 | A182 F11 | A182F 304L | A182F 316L |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | A276 420 | |||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 垫片 | A473431 | |||
| 18 | 填料 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
四、Z61Y压力自紧密对焊闸阀主要外形尺寸：
| ANSI 900Lb | ||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 216 | 229 | 254 | 279 | 305 | 368 |
| L1 | 140 | 140 | 140 | - | 178 | 216 |
| H | 320 | 320 | 320 | - | 415 | 510 |
| D0 | 180 | 180 | 180 | - | 200 | 300 |
| Wt | 15.7 | 17.9 | 17.9 | - | 31 | 53 |
| Wt1 | 11 | 11 | 11 | - | 21 | 40 |
| ANSI 1500Lb | ||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 216 | 229 | 254 | 279 | 305 | 368 |
| L1 | 140 | 140 | 140 | - | 178 | 216 |
| H | 320 | 320 | 320 | - | 415 | 510 |
| D0 | 180 | 180 | 180 | - | 200 | 300 |
| Wt | 15.7 | 17.9 | 17.9 | - | 31 | 53 |
| Wt1 | 11 | 11 | 11 | - | 21 | 40 |
| ANSI 2500Lb | ||||||
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 263.5 | 273.1 | 308 | 349 | 384.2 | 451 |
| L1 | 186 | 186 | 186 | 232 | 232 | 279 |
| H | 320 | 320 | 320 | 380 | 415 | 510 |
| D0 | 180 | 180 | 180 | 200 | 200 | 300 |
| Wt | 16.9 | 17.6 | 21.3 | 24.9 | 31.5 | 41.2 |
| Wt1 | 12 | 12 | 12 | 26 | 28 | 53 |
