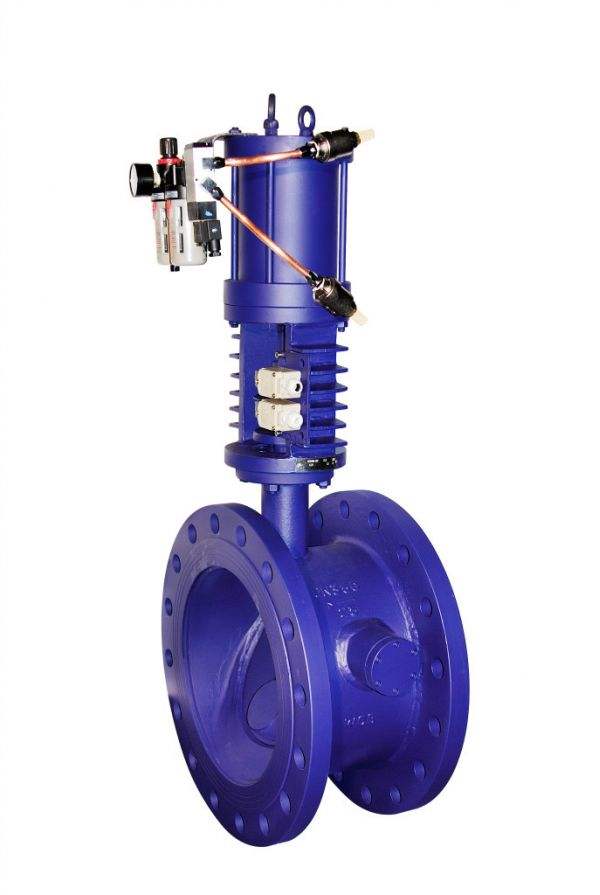

一、CKH643H抽气止回阀概述：
浙江金豪阀门生产的抽气止回阀主要用在600MW以下火力发电汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用。在管道介质倒流、断电、事故等非常状态下，该阀门能够瞬间关闭，关闭时间小于0.5秒。
二、CKH643H抽气止回阀主要性能规范：
阀瓣采用大角度斜置，缩短启闭行程，并有气（液）压助关，实现快速关闭。大偏心金属密封结构，加上阀瓣受气（液）压助关推力，达到止回的目的，三维偏心锥面密封结构，开启密封即分离，关闭接触即密封，在高温工况下不会出现封圈卡死现象。在动作油缸和阀体之间装有散热支架，防止阀门的热量传递到动作油缸上，延缓了油缸内的密封件，提高了使用寿命。阀瓣和快关装置的是处于分离状态，阀门开启时，油缸只是一个蓄能的动作。在系统正常工作的时候，此阀门相当于普通止回阀，阀瓣处于自由活动状态。在紧急事故时，液压缸动作并释放压缩弹簧能量，达到快速关闭的目的。
三、CKH643H抽气止回阀工作压原理：
气源来自压缩空气（气源压力0.4~0.6Mpa），经过球阀进入二位三通电磁阀， 后经过快排阀进入气缸进气口，止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
止回阀关闭时，电磁阀断电而关闭，切断气源，快排阀启动，排出气缸下腔空气，止回阀快速关闭。
电磁阀、空气处理元件等控制部件，按汽轮机厂要求采用美国ASCO进口产品，也可按用户要求配备其它国内外厂家 良好产品，以确保优良的性能和高可靠性。
结构特点
1、密封面堆焊Cr13系不锈钢或钴基硬质合金，有良好的耐磨性，密封性能稳定可靠。
2、当介质正向流动时，气缸下腔进气，与重锤共同作用，合阀瓣平衡地处在全开位置。当介质反向流动时，气缸活塞下腔迅速泄压，阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拨叉作用于销轴，用以平衡和摇杆的重力矩，防止水锤现象的发生。当介质正向流动时，有助于打开阀门，并在运行中保持阀门的平稳和减少振动。
四、CKH643H抽气止回阀主要特点：
►设计制造验收标准采用ANSIB16.34、E101或JB/T3595，强度及密封性能完全符合标准需要，
►真空状态下的阀门进行真空试验，整机寿命满足用户要求；
►针对不同温度，主体材料采用碳钢或高温钢，密封面堆焊硬质合金；
►阀瓣设计为经摇杆与阀杆活动连接，可与阀认密封面自对对中，保证密封面吻合；
►阀座密封面倾斜一定角度，减少关闭时间，减轻冲击，保护设备本身和管道安全；
►阀门配有阻尼重锤，可平衡关闭件动力矩，防止不锤的发生；
►阀体内腔采用流线型设计，流通能力大，减小阀门阻力；
►执行机构为弹簧复位式气缸或液压缸，并与阀门关闭件动作相对独立，执行机构故障不影响关闭件动作；
►气缸戒液压缸内壁涂耐磨耐蚀层，可增加寿命，减轻动作阻力，使阀门灵活、可靠；
►关闭件开启设有限位机构，避免开启过位造成损坏；
►执行机构配有阀门开关位置信号输出、阀门开启位置就地指示；
►也可根据用户具体要求进行针对性设计
五、CKH643H抽气止回阀主要尺寸：
Class 150 | ||||||||||||||||||
NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 30 | 36 | ||||||
DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 900 | ||||||
L | 320 | 450 | 540 | 610 | 650 | 650 | 740 | 790 | 915 | 1040 | 1120 | 1450 | ||||||
H | 258 | 300 | 355 | 425 | 438 | 480 | 535 | 555 | 615 | 782 | 825 | 930 | ||||||
d | 152 | 201 | 252 | 288 | 328 | 376 | 425 | 472 | 568 | 670 | 715 | 880 | ||||||
D | 182 | 235 | 295 | 350 | 380 | 435 | 486 | 540 | 645 | 740 | 800 | 650 | ||||||
Wt ( Kg ) | 85 | 144 | 225 | 350 | 372 | 495 | 625 | 770 | 1305 | 1870 | 1990 | 2350 | ||||||
Class 300 | ||||||||||||||||||
NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 20 | 24 | |||||||||||
DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 500 | 600 | |||||||||||
L | 420 | 526 | 580 | 610 | 700 | 800 | 850 | |||||||||||
H | 305 | 348 | 410 | 448 | 475 | 620 | 702 | |||||||||||
d | 152 | 201 | 252 | 288 | 318 | 458 | 545 | |||||||||||
D | 182 | 235 | 295 | 350 | 386 | 530 | 640 | |||||||||||
Wt ( Kg ) | 126 | 210 | 325 | 480 | 575 | 1145 | 1830 | |||||||||||
Class 600 | ||||||||||||||||||
NPS ( in ) | 6 | 8 | 10 | 12 | 14 | 20 | 24 | |||||||||||
DN ( mm ) | 150 | 200 | 250 | 300 | 350 | 500 | 600 | |||||||||||
L | 420 | 526 | 580 | 610 | 650 | 680 | 960 | |||||||||||
H | 365 | 432 | 498 | 578 | 660 | 805 | 900 | |||||||||||
d | 138 | 182 | 224 | 300 | 352 | 446 | 532 | |||||||||||
D | 196 | 250 | 298 | 386 | 430 | 536 | 645 | |||||||||||
Wt ( Kg ) | 215 | 400 | 600 | 1060 | 1435 | 2455 | 3620 | |||||||||||
六、CKH643H抽气止回阀主要材料：
序号 | 零件名称 | 碳钢型（C） | 合金钢（I） |
1 | 汽缸 | A105 | A105 |
2 | 阀体 | WCB | WC6 |
3 | 阀瓣 | WCB | WC6 |
4 | 摇杆 | WCB | WC6 |
5 | 拨叉 | WCB | WCB |
6 | 销轴 | 2Cr13 | 304 |
7 | 阀盖 | WCB | WC6 |
8 | 加长杆和中锤 | WCB | WCB |
七、CKH643H抽气止回阀主要参数：
公称通径（mm） | 100～1600 | |||||
公称压力（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气压密封试验 | 0.6 | |||||
适用介质 | 水、蒸汽、煤气 | |||||
适用温度（℃） | 软密封：≤80℃；C碳素钢-29-425℃； I合金钢-29-530℃；P 铬镍钛钢与R铬镍钼钛钢-196-600℃ | |||||
八、订货说明：
金豪阀门对贵公司的承渃
我公司对产品的质量实行三包；包质、包换、包修
合同签定后，质量保证，按时交货
客户在订货中务必提供以下说明；
结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
