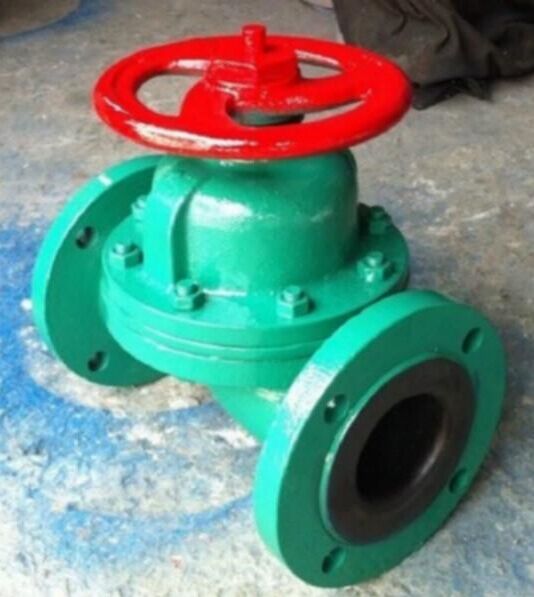

一、 G41J衬胶隔膜阀概述：
衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通 道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻 力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
二、G41J衬胶隔膜阀主要性能规范：
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
GB/T 12239 | GB/T12221/JB1688 | JB/GB4216 | GB/T13927 | GB/12220 | JB/T7928 |
三、G41J衬胶隔膜阀主要特点：
阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
四、G41J衬胶隔膜阀主要外形连接尺寸：
公称压力 | 工作压力 | 通径 | L | D | D1 | N-фd | F | H1 | H2 | D0 | 重量KG | |
mm | inch | |||||||||||
1.0 | 1.0 | 15 | 1/2 | 125 | 95 | 65 | 4-14 | 2 | 105 | 116 | 100 | 4.5 |
20 | 3/4 | 135 | 105 | 75 | 4-14 | 2 | 117 | 128 | 100 | 4.5 | ||
25 | 1 | 145 | 115 | 85 | 4-14 | 2 | 121 | 135 | 120 | 5 | ||
32 | 11/4 | 160 | 140 | 100 | 4-18 | 2 | 132 | 150 | 120 | 7 | ||
40 | 11/2 | 180 | 150 | 110 | 4-18 | 3 | 156 | 176 | 140 | 9 | ||
50 | 2 | 210 | 165 | 125 | 4-18 | 3 | 169 | 195 | 140 | 12.5 | ||
65 | 21/2 | 250 | 185 | 145 | 4-18 | 3 | 200 | 236 | 200 | 19 | ||
80 | 3 | 300 | 200 | 160 | 4-18 | 3 | 216 | 256 | 200 | 25.5 | ||
100 | 4 | 350 | 220 | 180 | 8-18 | 3 | 270 | 322 | 280 | 40 | ||
125 | 5 | 400 | 250 | 210 | 8-18 | 3 | 338 | 406 | 320 | 62 | ||
150 | 6 | 460 | 285 | 240 | 8-22 | 3 | 384 | 464 | 320 | 80.5 | ||
0.6 | 0.4 | 200 | 8 | 570 | 340 | 295 | 8-22 | 4 | 518 | 638 | 400 | 146 |
250 | 10 | 680 | 395 | 350 | 12-22 | 4 | 598 | 734 | 500 | 240 | ||
300 | 12 | 790 | 445 | 400 | 12-22 | 4 | 698 | 778 | 500 | 334 | ||
350 | 14 | 900 | 505 | 460 | 16-22 | 4 | 723 | 883 | 500 | 371 | ||
0.25 | 400 | 16 | 1000 | 565 | 515 | 16-25 | 4 | 868 | 1078 | 640 | 584 | |
五、G41J衬胶隔膜阀主要零部件材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
六、G41J衬胶隔膜阀订货说明：
金豪阀门对贵公司的承渃
1、 我公司对产品的质量实行三包；包质、包换、包修
2、 合同签定后，质量保证，按时交货
3、 客户在订货中务必提供以下说明；
【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
