【简单介绍】
用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
【详细说明】
一、CS45H自由半浮球式疏水阀产品概述：
CS45H自由半浮球式疏水阀是机械型疏水阀中工作性能可靠的疏水阀。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。自由半浮球式蒸汽疏水阀用于蒸汽加热设备，蒸汽管网凝结水回收系统。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。由于阀座处于水封隔离，水汽分开，工作时无蒸汽泄漏。
二、CS45H自由半浮球式疏水阀主要性能规范：
| 公称压力 | 试验压力 | 高工作压力 | 高工作温度(℃) | 适用介质 | 漏汽率 | 高背压率(%) |
| 1.6 | 2.4 | 1.6 | 220 | 蒸汽、凝结水 | 0.5 | 85 |

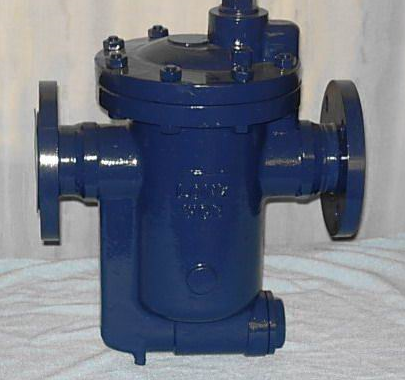

三、CS45H自由半浮球式疏水阀技术图片：
四、CS45H自由半浮球式疏水阀主要外形连接尺寸：
单位：mm
| 型号 | 公称通径 DN(mm) | L | H | H1 | 型号 | 公称通径 DN(mm) | L | H | D | D1 | D2 | b | f | Z一d |
| CSl5H-16/25/40C | 15 | 155 | 142 | 80 | CS45H-16/25/40C | 15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 155 | 142 | 80 | 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4-14 | ||
| 25 | 155 | 142 | 80 | 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4-l4 | ||
| 32 | 180 | 200 | 105 | 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4-18 | ||
| 40 | 180 | 200 | 105 | 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | ||
| 50 | 180 | 200 | 105 | 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 |
五、CS45H自由半浮球式疏水阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门人士为您审核把关。
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
