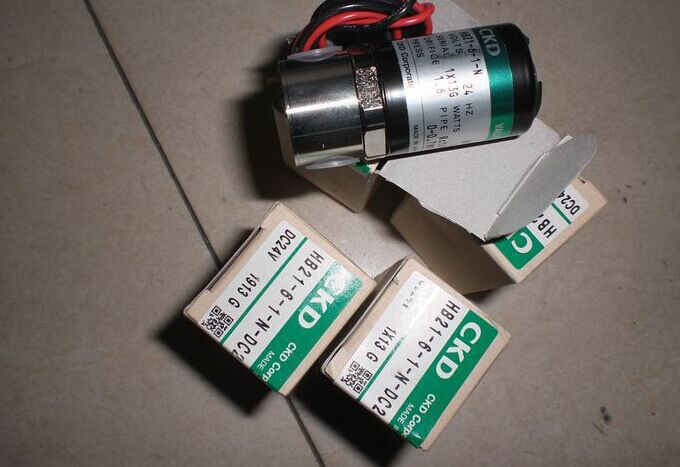

CKD1电动二通阀

发布日期:2015-11-09    点击数: CKD1电动二通阀

产品名称:

CKD1电动二通阀

产品型号:

CKD

品牌:

金豪阀门

CKD1系列开关式电动阀由VA7010系列阀门驱动器和CKD系列铜阀门组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步马达驱动,阀门弹簧复位。



型号:CKD1
材质:黄铜
品牌:金豪    连接形式:内螺纹
公称通径:DN15-DN25(mm)
适用介质:水
压力环境:常压
工作温度:常温
流动方向:单向
驱动方式:电磁
零部件及配件:配件
形态:球式
类型(通道位置):直通式
标准:国标
密封形式:软密封型

或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控

材质说明

阀体材料:锻造黄铜

阀杆材料:不锈钢(AISI302)

密封材料:丁腈橡胶(NBR)

驱动器底盘:压铸铝合金

驱动器盖:阻燃ABS工程塑料

工作介质:水

介质温度:<94℃

外形尺寸

型号

尺寸(mm)

净重kg

A

B

CKD1-215

55

113

0.60

CKD1-315

55

128

0.60

CKD1-220

66

124

0.65

CKD1-320

66

137

0.65

CKD1-225

90

129

0.70

CKD1-325

90

145

0.70

操作及注意事项

操作及注意事项

马达罩壳应防止滴水渗入。当阀装于水平管道时,安装位置及平面夹角不超过85°,如图二所示。当阀门装在垂直管道上时,马达罩壳必须防止漏水渗入。

拨动手动操作杆时应缓慢移动,当手动杆沿箭头指向慢慢移动并按入缺口内卡住,阀门处于常开状态,每当电流 通过电动阀门时,手动杆会再设定至自动位置。

安装须知

常闭二通阀和分流三通阀的安装如图三、四、五所示。对于高层建筑物,应在底层支管上采用减压阀。安装阀体时,应注意阀体箭头指向。

金豪阀门对贵公司的承诺

1、我公司对产品的质量实行三包;包质、包换、包修

2、合同签定后,质量保证,按时交货

3、客户在订货中务必提供以下说明;

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务。
