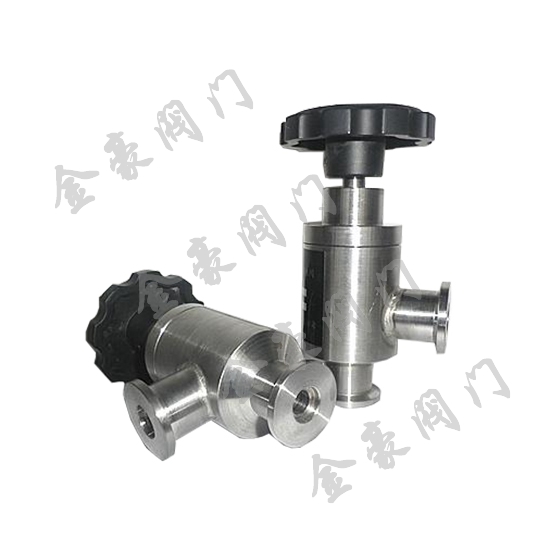

一、 GDQ气动高真空挡板阀阀概述：
此系列阀门分为手动、气动、电磁三种驱动方式，它具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点，是真空设备 阀门之一。
二、 GDQ气动高真空挡板阀主要性能规范：
| 适用范围：Applicability | 105～1.3×10-4Pa(轴封为橡胶) 105～1.3×10-5Pa(轴封为波纹管) |
| 阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S.(轴封为橡胶) ≤1.3×10-5Pa.L/S.(轴封为波纹管) |
| 适用温度：Applicable Temperature | -25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶) |
| 气源压力：Annoy pressure | 0.4～0.6MPa |
三、GDQ气动高真空挡板阀主要技术图纸
四、GDQ气动高真空挡板阀主要特点：
标准模块化设计，易于更换及维修；
便于清洁的设计；
电磁阀采用节能设计，体积小。
主要性能指标：
适用范围：1×10-6Pa～1.2×105Pa（波纹管密封）
1×10-5Pa～1.2×105Pa（氟胶圈密封）
打开时阀板上的压差：≤1.2×105 Pa任意方向
阀体和阀座漏率：≤1.3×10-7Pa·L·s-1
建议 维修前循环次数：200，000次
阀体烘烤温度：≤150℃
安装位置：任意
电源：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）
压缩空气（只适用于气动）：0.4～0.7MPa
阀门开启和关闭时间：≤3s
阀门位置指示：带有启闭位置指示开关（磁性开关

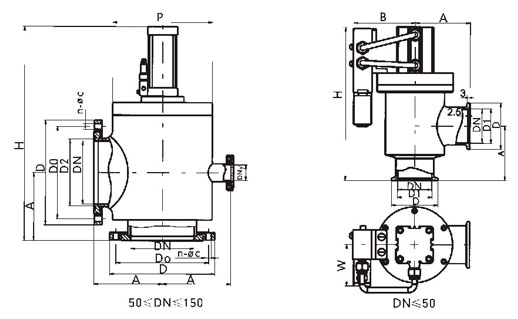

五、GDQ气动高真空挡板阀主要外形连接尺寸：
快卸法兰连接
| Model 型号 | DN | D1 | D | A | H | B | W | 法兰标准 |
| GDQ-J10(b) | 10 | 12.2 | 30 | 30 | 120 | 52 | 40 | GB4982 |
| GDQ-J16(b) | 16 | 17.2 | 30 | 40 | 140 | 58 | 40 | |
| GDQ-J25(b) | 25 | 26.2 | 40 | 50 | 150 | 58 | 40 | |
| GDQ-J32(b) | 32 | 34.2 | 55 | 58 | 158 | 58 | 40 | |
| GDQ-J40(b) | 40 | 41.2 | 55 | 65 | 183 | 75 | 50 | |
| GDQ-J50(b) | 50 | 52.2 | 75 | 70 | 190 | 75 | 50 |
活套法兰连接
| Model 型号 | DN | D | Do | D2 | A | P | H | n-φc | DNy预抽口 | 法兰标准 |
| GDQ-J50 | 50 | 110 | 90 | 55 | 70 | 95 | 278 | 4-φ9 | GB6070 | |
| GDQ-J63 | 63 | 130 | 110 | 68 | 88 | 108 | 360 | 4-φ9 | ||
| GDQ-J80 | 80 | 145 | 125 | 85 | 98 | 133 | 379 | 8-φ9 | ||
| GDQ-J100 | 100 | 165 | 145 | 105 | 108 | 159 | 394 | 8-φ9 | ||
| GDQ-J(S)160 | 160 | 225 | 200 | 165 | 158 | 240 | 555 | 8-φ11 | DN40 GB4982 | |
| GDQ-J(S)200 | 200 | 285 | 260 | 208 | 200 | 280 | 623 | 12-φ11 | DN50 GB6070 | |
| GDQ-J(S)250 | 250 | 335 | 310 | 258 | 208 | 350 | 663 | 12-φ11 | DN63 GB6070 | |
| GDQ-J(S)320 | 320 | 425 | 395 | 328 | 250 | 425 | 832 | 12-φ14 | DN80 GB6070 | |
| GDQ-J(S)400 | 400 | 510 | 480 | 410 | 330 | 530 | 1120 | 16-φ14 | DN100 GB6070 | |
| GDQ-J(S)500 | 500 | 610 | 580 | 510 | 360 | 630 | 1036 | 16-φ14 | DN125 GB6070 | |
| GDQ-J(S)630 | 630 | 750 | 720 | 642 | 450 | 750 | 1415 | 20-φ14 | DN160 GB6070 | |
| GDQ-J(S)800 | 800 | 920 | 880 | 815 | 530 | 920 | 1850 | 24-φ14 | DN200 GB6070 | |
| GDQ-J(S)150 | 150 | 220 | 195 | 156 | 158 | 160 | 555 | 8-φ12 | DN40 GB4982 | JB919 |
六、GDQ气动高真空挡板阀主要零部件材料
阀体、阀盖、阀杆：铝合金、碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。
七、GDQ气动高真空挡板阀订货说明：
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
