DX7K41H液控缓闭止回蝶阀

发布日期:2015-11-26    点击数: DX7K41H液控缓闭止回蝶阀

一、 DX7K41H液控缓闭止回蝶阀概述:

液控缓闭止回蝶阀是目前用于水轮机进口处的关键控制设备,具有良好的密封、调节性能,该阀是本公司近年研制开发的新产品,通过对多种国内外同类产品进行认 真考察与研究,创造了具有特色的以三偏心为基本结构型式的液控蝶阀,经实地应用,操作系统运行良好,本蝶阀除了具有三偏心结构优点外还具备以下明显优势与 特色。自动保压液控缓闭止回蝶阀,保压液控缓闭止回蝶阀,止回蝶阀。

二、DX7K41H液控缓闭止回蝶阀主要性能规范:

型号

公称压力(MPa)

实验压力(MPa)

适用温度(℃)

适用介质

壳体实验

密封试验

DX7K41H-6C

0.6

0.9

0.66

≤65

DX7K41H-10C

1.0

1.5

1.1

项目

公称通径

DN≤1000

DN≥1400

开阀时间(S)

10~60可调

15~60可调

关阀时间(S)

快关

1.2~25可调

2~30可调

慢关

2~60可调

4~60可调

关阀角度(°)

快关

60°±10°

慢关

25°±10°

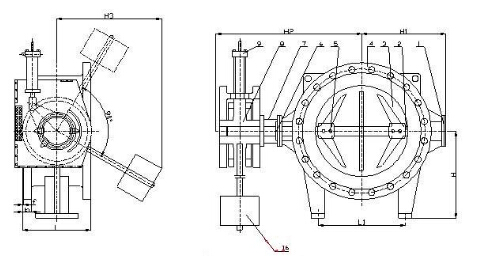

三、DX7K41H液控缓闭止回蝶阀主要技术图纸

四、DX7K41H液控缓闭止回蝶阀主要特点:

液控缓闭止回蝶阀是目前用于水轮机进口处的关键控制设备,具有良好的密封、调节性能,该阀是本公司近年研制开发的新产品,通过对多种国内外同类产品进行认真考察与研究,创造了具有特色的以三偏心为基本结构型式的液控蝶阀,经实地应用,操作系统运行良好

五、DX7K41H液控缓闭止回蝶阀主要外形连接尺寸:

公称通径(mm)

主要外形尺寸(mm)

重量(kg)

L

L1

E

E1

H

H1

500

350

800

1442

920

420

1100

1500

600

390

800

1634

1200

440

1500

1800

700

430

800

1728

1200

500

1200

2000

800

470

800

2000

1200

510

1210

2500

900

510

800

2130

1200

570

1270

3000

1000

550

800

2410

1300

620

1620

3000

1200

630

800

2600

1355

710

1710

4200

1400

710

800

2825

1355

820

1820

4900

1600

790

890

3141

1355

920

1920

5900

1800

870

890

3423

1760

1035

2035

6300

2000

950

890

3623

1860

1150

2140

6170

六、DX7K41H液控缓闭止回蝶阀主要零部件材料

名称
型号

阀体

蝶板

蝶板密封圈

阀杆

阀座

填料

DX7K41H-6/10 Z

灰铸铁

球墨铸铁

丁腈橡胶

铬不锈钢

铜合金

O型橡胶圈

DX7K41H-6/10 C

碳钢

碳钢

不锈钢

铬不锈钢

不锈钢

柔性石墨

七、DX7K41H液控缓闭止回蝶阀订货说明:
金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
