ZL73X链轮式浆液阀

发布日期:2015-11-26    点击数: ZL73X链轮式浆液阀

一、 ZL73X链轮式浆液阀概述:

ZL73X链轮式浆液阀分对夹式和整体式,对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构,克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形,介质外泄等缺点。

二、ZL73X链轮式浆液阀主要性能规范:

公称压力PN(Mpa)

试验压力(Mpa)

适用介质

工作温度

壳体

密封

0.6

0.9

0.66

煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液

≤80℃

1.0

1.5

1.1

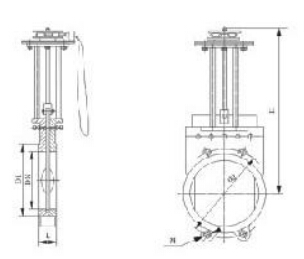

 三、ZL73X链轮式浆液阀主要技术图纸

四、ZL73X链轮式浆液阀主要特点:

柴油链轮式浆液阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。

五、ZL73X链轮式浆液阀主要外形连接尺寸:

DN

L

D1

D2

H

n-M

0.6

1.0

50

48

48

100

125

330

4-M16

65

48

48

120

145

340

4-M16

80

50

50

135

160

380

8-M16

100

50

50

155

180

440

8-M16

125

50

50

185

210

500

8-M16

150

60

60

210

240

600

8-M20

200

60

60

265

295

700

8-M20

250

70

70

320

350

890

12-M20

300

70

80

368

400

1050

12-M20

350

80

90

428

460

1160

16-M20

400

80

120

482

515

1200

16-M22

六、ZL73X链轮式浆液阀主要零部件材料

体、盖Body、Bonnet

不锈钢、碳钢、灰铸铁
S.S、C.S、C.I

闸板Disc

碳钢、不锈钢
C.S、S.S

阀杆Stem

不锈钢
S.S

密封面Sealing

橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

七、ZL73X链轮式浆液阀订货说明:
金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
