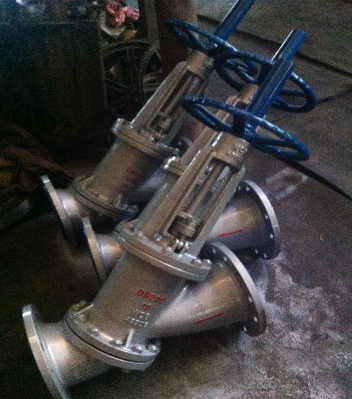

一、 JS45Y手动Y型料浆阀概述：
料浆阀根据实际情况的需要，要求达到“三耐一防”的高性能，即耐磨、耐压、耐冲刷、防止结疤，放底结构设计为凸型，阀体为V型， 并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使 表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结 疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用
二、JS45Y手动Y型料浆阀主要性能规范：
设计制造按：ASMEB16.34(Class150为缩径设计)、BS1873
法兰端尺寸按：ASMEB16.5\GB/T9II3.6
检验标准：API598
产品型号：SJS545Y
公称压力：1.6-6.4MPa
公称通径：DN50-350mm
三、JS45Y手动Y型料浆阀主要技术图纸
四、JS45Y手动Y型料浆阀主要特点：
阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。
五、JS45Y手动Y型料浆阀主要外形连接尺寸：
型号 | 公称压力PN | 尺寸（mm） | ||||||||
DN | 50 | 100 | 125 | 150 | 150△ | 200 | 250 | 300 | ||
SJS45Y-16C | 1.6 | L | 230 | 350 | 400 | 480 | 480 | 600 | 730 | 850 |
H | 320 | 464 | 510 | 710 | 595 | 810 | 920 | 1120 | ||
DO | 240 | 280 | 320 | 360 | 360 | 500 | 500 | 600 | ||
重量WT（kg） | 36 | 66 | 90 | 105 | 105 | 185 | 305 | 420 | ||
SJS45Y-25C | 2.5 | L | 230 | 350 | 400 | 480 | 480 | 600 | 730 | 850 |
H | 320 | 464 | 510 | 710 | 595 | 810 | 920 | 1120 | ||
DO | 240 | 280 | 320 | 360 | 360 | 500 | 500 | 600 | ||
重量WT（kg） | 38 | 69 | 95 | 114 | 114 | 195 | 315 | 435 | ||
SJS45Y-40C | 4.0 | L | 230 | 350 | 400 | 480 | 480 | 600 | 730 | 850 |
H | 320 | 464 | 510 | 710 | 595 | 810 | 920 | 1120 | ||
DO | 240 | 280 | 320 | 360 | 360 | 500 | 500 | 600 | ||
重量WT（kg） | 42 | 70 | 95 | 114 | 114 | 195 | 315 | 435 | ||
SJS45Y-64C | 6.4 | L | 380 | 430 | 500 | 550 | 550 | 650 | 775 | 900 |
H | 350 | 490 | 550 | 750 | 635 | 860 | 980 | 1120 | ||
DO | 360 | 400 | 400 | 500 | 500 | 600 | 680 | 800 | ||
重量WT（kg） | 47 | 75 | 105 | 124 | 124 | 210 | 335 | 460 | ||
六、JS45Y手动Y型料浆阀订货说明：
金豪阀门对贵公司的承渃
1、 我公司对产品的质量实行三包；包质、包换、包修
2、 合同签定后，质量保证，按时交货
3、 客户在订货中务必提供以下说明；
【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
