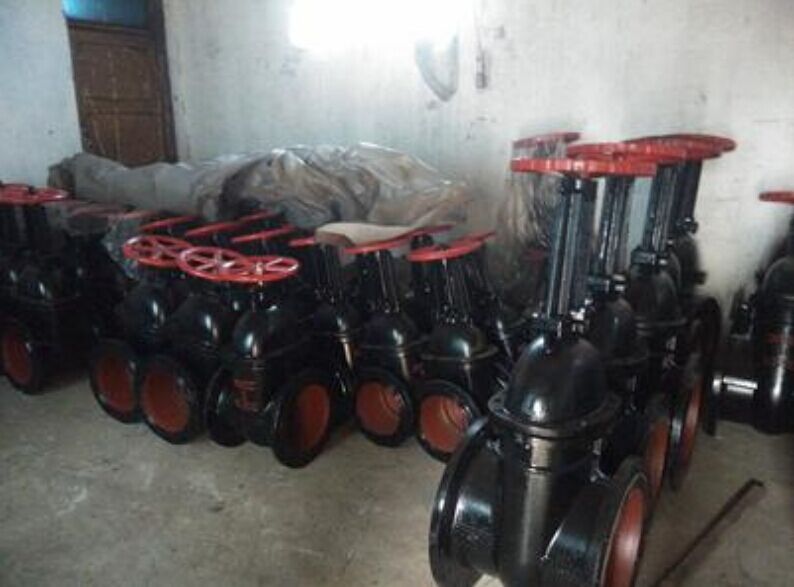

| 产品名称： | Z41T铸铁闸阀 |
| 产品型号： | Z41T-10/16 |
| 品牌： | 金豪阀门 |
Z41T铸铁闸阀详细资料：
一、Z41T铸铁闸阀概述：
Z41T闸阀为明杆楔式闸阀，有普通闸阀及信号闸阀两种，特别适用于自动喷水灭火系统及消防栓给水系统管路上，也可在其它各种给排水、石油、化工等管道上用以截断管路水流。广泛适用于给排水、煤气、冶金、石油、化工、制药、电力、轻纺以及城建等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。
二、Z41T铸铁闸阀主要技术参数：
| 公称通径 | DN（mm） | 40～2000 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
三、明杆闸阀主要零件材料
| 型号 | 阀体、阀盖、闸板 | 闸板 | 密封圈 | 阀杆螺母 | 阀 杆 | 填 料 |
| Z41H-10 | 灰铸铁、铸 钢 | 碳钢+合金钢 | 不锈钢、合金钢 | 青铜 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z41W-10 | 灰铸铁 | 灰铸铁 | 黄铜 | 碳钢 | ||
| Z41T-10 | 灰铸铁 | 灰铸铁+黄铜 | 黄铜 | 碳钢、黄铜 |
四、明杆闸阀主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定
| 口径 DN(mm) | Z41H(T)-10(10C) | ||||
| L | D | H | H1 | D0 | |
| 40 | 165 | 145 | 250 | 295 | 160 |
| 50 | 180 | 160 | 270 | 325 | 180 |
| 65 | 195 | 180 | 300 | 380 | 180 |
| 80 | 210 | 195 | 330 | 420 | 200 |
| 100 | 230 | 215 | 410 | 520 | 200 |
| 125 | 255 | 245 | 470 | 610 | 240 |
| 150 | 280 | 280 | 550 | 710 | 240 |
| 200 | 330 | 335 | 700 | 915 | 320 |
| 250 | 380 | 390 | 830 | 1095 | 320 |
| 300 | 420 | 445 | 960 | 1275 | 400 |
| 350 | 450 | 500 | 1130 | 1500 | 400 |
| 400 | 480 | 565 | 1345 | 1760 | 500 |
| 450 | 510 | 615 | 1450 | 1920 | 500 |
| 500 | 540 | 670 | 1650 | 2170 | 720 |
| 600 | 600 | 780 | - | - | - |
| 700 | 660 | 895 | |||
| 800 | 720 | 1010 | |||
| 900 | 780 | 1110 | |||
| 1000 | 840 | 1220 | |||
| 1200 | 960 | 1450 | - | - | - |
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
