J744X液动角式排泥阀

发布日期:2015-09-29    点击数: J744X液动角式排泥阀


产品名称:J744X液动角式排泥阀
产品型号:J744X

品牌

金豪阀门


一、J744X液动角式排泥阀概述:

J744X液动角式排泥阀设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启一般只需3秒钟。



二、J744X液动角式排泥阀工作原理及性能:

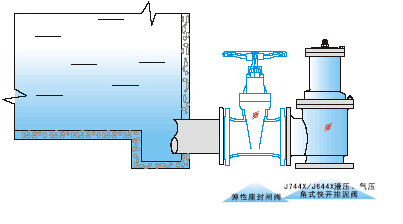

本产品由液压缸和角工截止阀组合而成,液压缸内动力带动阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀手动二位四通换向阀集中控制,操作方便。


三、J744X液动角式排泥阀主要技术参数:

1.阀门公称压力:1.0Mpa

2.阀体密封压力:1.1Mpa

3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa

4. 液压缸工作介质:清水、气、油

5.介质温度:常温


四、J744X液动角式排泥阀主要零部件材料:


J744X/J644X角式快开型密封皮碗阀杆阀板缸盖液压缸阀体
耐磨丁腈橡胶不锈钢HT200HT200HT200HT200



五、J744X液动角式排泥阀主要外形尺寸:


公称通径(mm)|尺寸(mm)|型号J744X-10、J644X-10接管螺纹G快开角式型阀杆材料
 HL1L2DD1z-Φd
804801351251951604-181/2'不锈钢
1005001451252151804-181/2'不锈钢
1506202031402802408-231/2'不锈钢
2007352251853352958-231/2'不锈钢
25080526020539035012-231/2'不锈钢
30094028024544040012-233/4'不锈钢
350110030527050046016-231'不锈钢
400120030431056521516-251'不锈钢



金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包;包质、包换、包修

2、合同签定后,质量保证,按时交货

3、客户在订货中务必提供以下说明;

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
