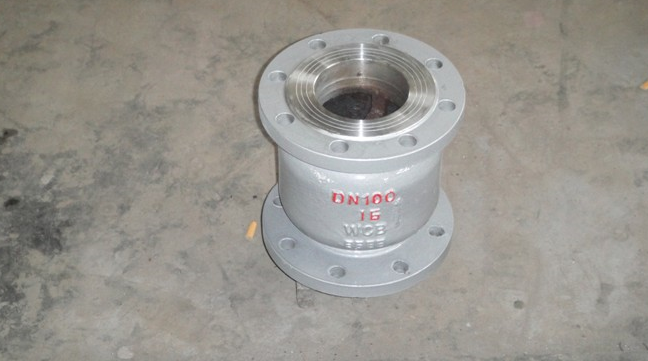

H42H立式止回阀

发布日期:2015-11-29    点击数: H42H立式止回阀
产品名称:H42H立式止回阀
产品型号:H42H-16C/25C/40C
品牌:金豪阀门

H42H立式止回阀详细资料:

一、H42H立式止回阀概述:

H42H立式止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~500mm、PNS1/2~20";工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。

二、H42H立式止回阀工作原理:

H42H系列立式止回阀能防止介质倒流,起到介质止回作用。H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下,顶开立式止回阀中的阀瓣,使阀门自动开启。当进口端介质压力低于出口端时,弹簧将阀瓣推向阀座而使阀门关闭(注:卧式安装下需加弹簧,立式管 道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下,会自动关闭)

三、H42H立式止回阀执行标准:

设计制造: GB12235

结构长度: GB12221

连接法兰: JB/T79-1994

试验与检验: JB/T9092-1999

四、H42H立式止回阀性能和使用范围:

型号公称
     压力
试验压力工作温度(℃)
强度
     (水)Mpa
密封
     (水)空气(Mpa)
低压密封
     (空气)Mpa
H42H-161.62.41.80.6≤200
H42H-252.53.82.80.6≤200
H42H-404.06.04.40.6≤200





五、H42H立式止回阀主要零部件材料:

零件名称阀体、阀瓣导向阀密封面
H42H-16C碳钢碳钢堆焊D507
H42H-16P铬镍钛不锈钢铬镍钛不锈钢铬镍钛不锈钢
H42H-25P
H42H-40P
H42H-25R铬镍钼钛不锈钢铬镍钼钛不锈钢铬镍钼钛不锈钢
H42H-40R
H42Y-40I铬钼钢铬钼钢堆焊硬质合金

六、H42H立式止回阀主要连接尺寸和外型尺寸:

型号公称通径 DN尺寸(mm)
LDD1D2HbZ-Φd
H42H/W-161513095654577144-14
20150105755577144-14
25160115856580164-14
321801351007885164-18
402001451108595164-18
50230160125100105164-18
65290180145120120184-18
80310195160135130208-18
100350215180155140208-18
125400245210185155228-18
150480280240210180248-23
2006003352952652152612-23
H42H/W-251513095654577164-14
20150105755580164-14
25160115856585164-14
321801351007895188-18
4020014511085105188-18
50230160125100120208-18
652901801451201302128-18
80310195160135140228-18
100350230190160155248-23
125400270220188180288-25
150480300250218215308-25
2006003603102789733412-25

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包;包质、包换、包修

2、合同签定后,质量保证,按时交货

3、客户在订货中务必提供以下说明;

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
