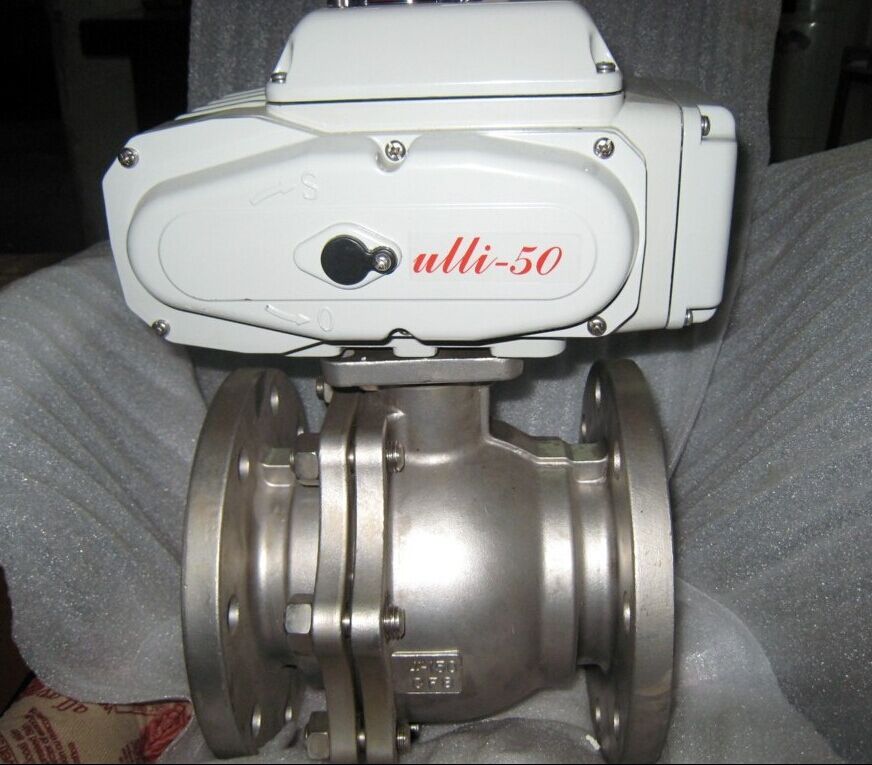

一、Q941F46电动衬氟球阀概述：
电动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其 的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变 化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供大流量，并可用于扫线清洗或隔离输送的管道。
二、Q941F46电动衬氟球阀基本型号：
| 手动 | Q41F3 | 蜗轮 | Q341F3 |
| Q41F46 | Q341F46 | ||
| 气动 | Q641F3 | 电动 | Q941F3 |
| Q641F46 | Q941F46 |
三、Q941F46电动衬氟球阀技术规范：
| 设计标准 | GB12237 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | JB/T9092-99 |
| 驱动方式 | 手动、电动、气动、蜗轮 |
四、Q941F46电动衬氟球阀技术参数和性能：
| 电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
| 输出力矩 | 50NM～2000NM | 公称压力 | PN1.6、2.5MPa |
| 任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | WCB,不锈钢 |
| 动作范围 | 0～905 | 阀体材质 | 碳钢、304/316/316L不锈钢 |
| 动作时间 | 15秒/30秒/60秒 | 球体材质 | 钢衬F46、F3、F4、PFA、PO |
| 环境温度 | -30～60 | 阀座密封 | FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO |
| 手动操作 | 附带手柄操作 | 温度 | 50～180 |
| 限位 | 电气、机械二重限位 | 适用介质 | 硝酸类、醋酸类、碱类、强氧化性介质等 |
| 防护等级 | IP-67(防爆外壳:ExdBT4IP67可选) | ||
| 输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 特点 | 耐酸碱，密封性能好、阻力小、动作稳定 |
五、Q941F46电动衬氟球阀主要零部件材料表：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 阀体／阀盖 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球体/阀杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 衬里／阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料/压盖 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 紧固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务。
