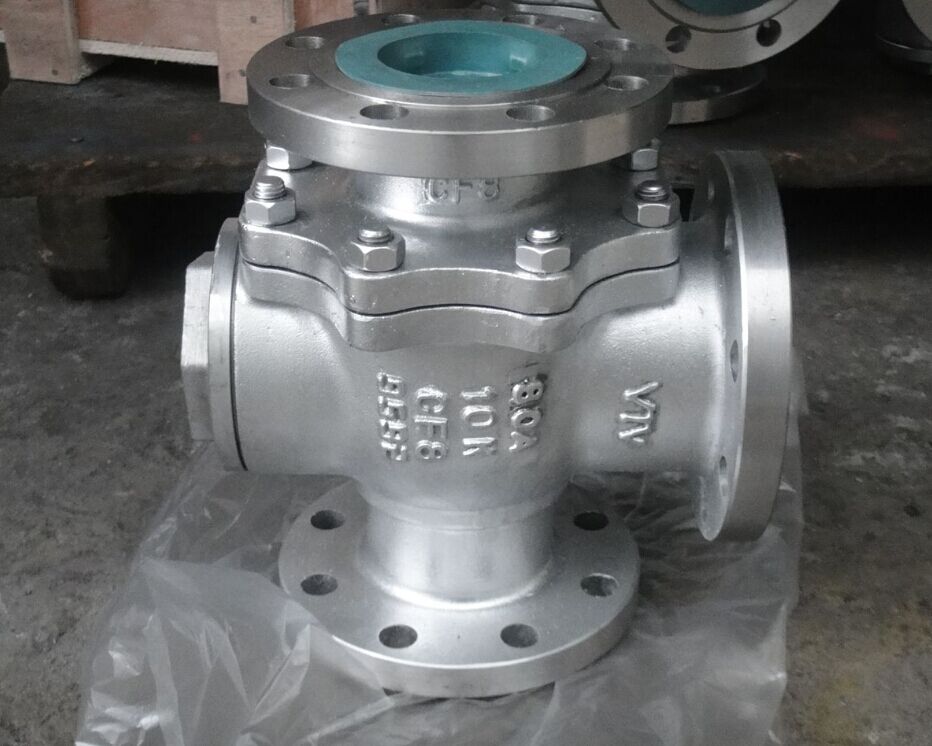

Q45F三通T型球阀

发布日期:2015-11-29    点击数: Q45F三通T型球阀

【简单介绍】

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

【详细说明】

一、Q45F三通T型球阀产品概述:

Q45F三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

二、Q45F三通T型球阀主要特点:

1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化

2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小

3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

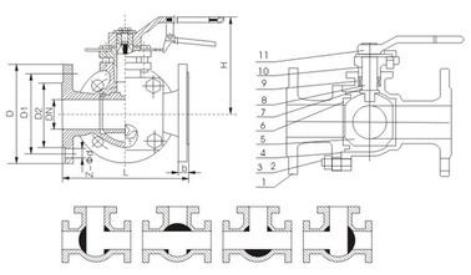

三、Q45F三通T型球阀技术图片:

四、Q45F三通T型球阀主要零件材料:

序号
     No.
材料标准材料牌号
碳钢不锈钢
零件名称GBASTMGBASTM
01排污塞2Cr13A276-4101Cr18Ni9Ti
     1Cr18Ni12Mo2Ti
F304/F316/
     F304L/F316L
02阀体WCBA216-WCBZG1Cr18Ni9Ti
     ZG1Cr18Ni12M02Ti
CF8/CF8M/
     CF3/CF3M
03阀座O形圈氟橡胶氟橡胶氟橡胶氟橡胶
04阀座弹簧17-7PH17-7PH17-7PH17-7PH
05阀座PTFE;PPLPTFE;PPLPTFE;PPLPTFE;PPL
06阀座支承圈25镀铬
     25HRC
A105镀铬
     A105HRC
1Cr18Ni9Ti
     1Cr18Ni12Mo2Ti
F304/F316/
     F304L/F316
07球体1Cr18Ni9Ti3041Cr18Ni9Ti
     1Cr18Ni12Mo2Ti
F304/F316/
     F304L/F316
08球体键40Cr40Cr1Cr17Ni21Cr17Ni2
09上阀杆2Cr13A276-4101Cr18Ni9Ti
     1Cr18Ni12Mo2Ti
F304/F316/
     F304L/F316L
10侧盖WCBA216-WCBZG1Cr18Ni9Ti
     ZG1Cr18Ni12M02Ti
CF8/CF8M/
     CF3/CF3M
11垫圈氟橡胶;PTFE;金属夹石墨17-7PH
12螺母45A194-2H0Cr18NiA194-8M
13双头螺柱35CrMoAA193-B71Cr17Ni2A193-B8M

六、Q45F三通T型球阀订货说明:
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门厂家为您审核把关。

金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
