PQ340F双偏心半球阀

发布日期：2015-11-29 点击数： PQ340F双偏心半球阀

【简单介绍】

PQ340F双偏心半球阀的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求

【详细说明】

一、PQ340F双偏心半球阀产品概述：

PQ340F双偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

二、PQ340F双偏心半球阀主要参数：

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40－1600	40－1600	40－1200	40－600	40－600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

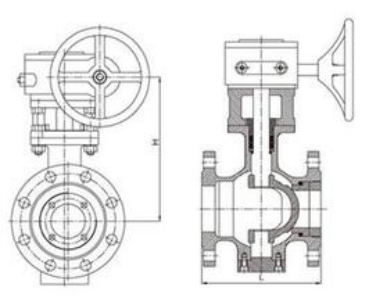

三、PQ340F双偏心半球阀技术图片：


PQ340F双偏心半球阀主要材质：

名称	材质
阀体	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴	2Cr13、1Cr13
阀瓣	合金渗氮钢、渗氮不锈钢、耐磨钢
阀座	合金渗氮钢、渗氮不锈钢、耐磨钢
轴承	铝青铜、FZ－1复合材料
填料	聚四氟乙烯、柔性石墨

PQ340F双偏心半球阀主要外形连接尺寸：单位：mm

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	d1	L	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
1.6	25	25	150	115	85	65	-	2	-	14	44	-	75
	32	32	165	135	100	78	-	2	-	16	48	-	105
	40	40	180	145	110	85	-	3	-	16	48	-	95
	50	50	200	160	125	100	-	3	-	16	48	-	107
	65	65	220	180	145	120	-	3	-	18	48	-	142
	80	80	250	195	160	135	-	3	-	20	88	-	152
	100	100	280	215	180	155	-	3	-	20	88	-	178
	125	125	320	245	210	185	-	3	-	22	88	-	252
	150	150	360	280	240	210	-	3	-	24	8-23	-	272
	200	200	400	335	295	265	-	3	-	26	12-23	-	342
2.5	25	25	150	115	85	65	-	2	-	16	44	-	75
	32	32	165	135	100	78	-	2	-	18	48	-	85
	40	40	180	145	110	85	-	3	-	18	48	-	95
	50	50	200	160	125	100	-	3	-	20	48	-	107
	65	65	220	180	145	120	-	3	-	22	88	-	142
	80	80	250	195	160	135	-	3	-	24	88	-	152
	100	100	280	230	190	160	-	3	-	28	8-23	-	178
	125	125	320	270	220	188	-	3	-	30	8-25	-	252
	150	150	360	300	250	218	-	3	-	34	8-25	-	272
	200	200	400	360	310	278	-	3	-	34	12-25	-	342
4.0	25	25	150	115	85	65	58	2	4	16	44	-	75
	32	32	180	135	100	78	66	2	4	18	48	-	107
	40	40	200	145	110	85	76	3	4	18	48	-	95
	50	50	220	160	125	100	88	3	4	20	48	-	107
	65	65	250	180	145	120	110	3	4	22	88	-	142
	80	80	280	195	160	135	121	3	4	22	88	-	152
	100	100	320	230	190	160	150	3	4.5	24	8-23	-	178
	125	125	400	270	220	188	176	3	4.5	28	8-25	-	252
	150	150	400	300	250	218	204	3	4.5	30	8-25	-	272
	200	200	502	375	320	282	260	3	4.5	38	12-30	-	342

六、PQ340F双偏心半球阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门厂家为您审核把关。

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，欢迎来电咨询：0577-67055581-67055582手机13506660646
