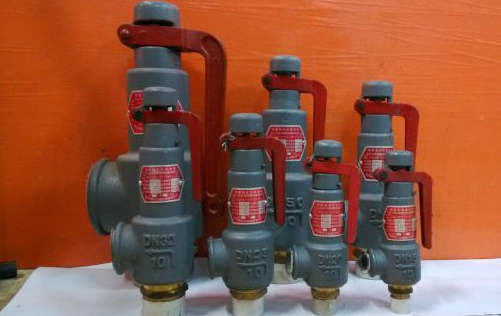

一、A27H弹簧微启式安全阀概述：
A27H型安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
产品型号：A27H-10/16/25/40 A27Y-10/16/25/40P/R

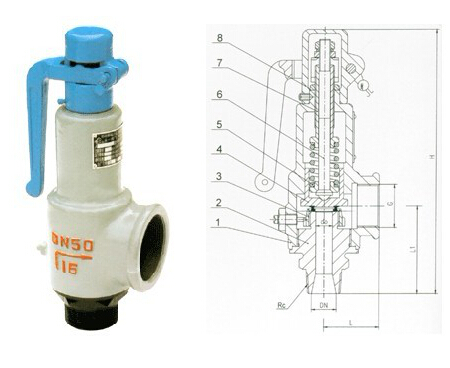

二、 A27H弹簧微启式安全阀主要结构图
三、A27H弹簧微启式安全阀标准规范：
设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-200
试验检验标准：GB/T 13927-2008
四、A27H弹簧微启式安全阀A27Y弹簧微启式安全阀外形尺寸和连接尺寸：
公称通径 | 尺寸 | |||||
do | Rc | L | L1 | G | H | |
15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
25 | 20 | 1" | 45 | 76 | 1" | 155 |
32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
50 | 40 | 2" | 67 | 100 | 2" | 322 |
65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
80 | 65 | 3" | 110 | 135 | 3" | 395 |
尺寸和连接尺寸：
五、A27H弹簧微启式安全阀主要零部件材料：
NO. | 零件名称 | A27H材料 | A27W-P材料 | A27W-R材料 |
1 | 阀体 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 阀座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
6 | 阀杆 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti |
7 | 调整螺杆 | 45 | 2Cr13 | 1Cr18Ni9Ti |
8 | 保护罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti |
密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | ||
