产品名称： | ZCM煤气电磁阀 |
产品型号： | ZCM |
品牌 | 金豪阀门 |
一、ZCM煤气电磁阀概述：
ZCM煤气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进 行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

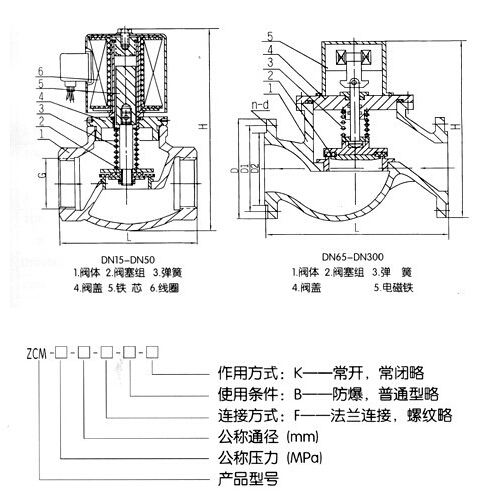

二、ZCM煤气电磁阀型号规格说明：
三、煤气电磁阀结构及原理
本阀DNl5—50系一次开阀的直动式低压电磁阀，DN65—300系二次开阀的先导式电磁阀。直动式电磁阀在接受电信号后，电磁力直接将阀塞提起，介质流通；断电后，电磁力消失，阀塞在自重和弹簧力作下下落，介质断流。
先导式电磁阀在接受电信号后，衔铁在电磁力作用下先带动副阀阀塞捉起，主阀膜片上流体经副阀流走，减少了作用在主阀膜片上的压力，当主阀膜片上的压力减少到一定值时，衔铁带动主阀膜片，并利用压差使主阀打开，介质流通；线圈断电后，电磁力消失，衔铁因自重下落复位，同时依靠介质压力，主阀得以紧密关闭。
三、ZCM煤气电磁阀主要技术参数：
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介质 | 煤气、天然气等 | |||||||||||||
介质温度（℃） | ≤60 | |||||||||||||
公称压力（MPa） | 1.0 | |||||||||||||
工作压差（MPa） | 0～0.02 | 0～0.04 | ||||||||||||
电源电压 | AC220V其它规格可作特殊订货 | |||||||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||||||
额定流量系数（KV） | ||||||||||||||
泄漏量（ml/min） | 按JB/T7352-94?F规定 | |||||||||||||
功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆标志 | dIIBT4 | |||||||||||||
防爆证编号 | CE991010 | |||||||||||||
出线口接头 | 内螺纹M20×1.5 | |||||||||||||
环境温度 | -40～+60℃ | |||||||||||||
四、ZCM煤气电磁阀外形尺寸及连接形式：
公称通径 | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
15 | 148 | 92 | 1/2 | ||||||||
20 | 148 | 92 | 3/4 | ||||||||
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 | |||
五、煤气电磁阀安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，推荐安装旁路装置（如图一）。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5、安装电磁阀前，管道必须清洗干净。建议在电磁阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将电磁阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型电磁阀不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把电磁阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装电磁阀前，要注意看清产品电磁阀标牌，认真阅读使用说明书电磁阀，判断电磁阀产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。
