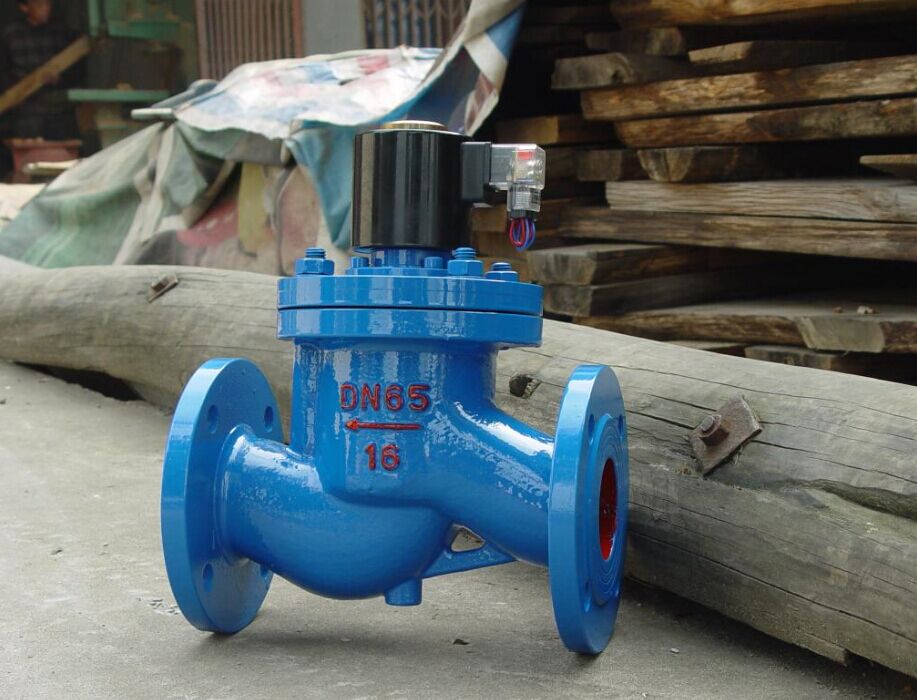

ZCZP蒸汽电磁阀

发布日期:2015-11-09    点击数: ZCZP蒸汽电磁阀

产品名称:

ZCZP蒸汽电磁阀

产品型号:

ZCZP-16C/25C/40C

品牌:

金豪阀门

一、ZCZP蒸汽电磁阀概述:

ZCZP蒸汽电磁阀适用于以蒸汽为热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型机、蒸汽 机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。ZCZP蒸汽电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石 油化工、冶金等部门的自制系统。

二、ZCZP蒸汽电磁阀特点:

本阀是有副阀和主阀两大部件构成的先导式二次开阔的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,在段点常位时,副阀口封闭,主阀呈断路,当电讯号进入导阀线圈时,活动铁芯受电磁力作用吸上打开副阀口,主阀阀杯内压力导速消失,介质压力将主阀阀杯托上,开启主阀,工作介质便可流通。但当电讯号消失时,活动铁芯复位,封闭住副阀口,工作介质自平衡孔进入阀内,当压力趋于平衡时,靠主阀弹簧,阀杯自重及介质压力使阀杯下移,严密封住主阀口,阀有呈封闭状态。常开电磁阀,在断电常位时,有弹簧作用,副阀口打开,主阀流通。当电讯号进入副阀线圈时,活动铁芯受电磁作应吸下,当压力趋于平衡时,靠主阀弹簧、阀杯自重及介质压力使阀杯下移,严密封住阀口,阀门呈关闭状态。当主阀断电时,电磁力消失,副阀找开,主阀杯内压力迅速消失,介质压力将主阀阀杯托上,开启主阀口,介质流通,阀呈开启状态。

三、ZCZP蒸汽电磁阀安装尺寸:

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

148

92

1/2

176

130

95

65

46

14

2

4-φ14

20

148

92

3/4

181

150

105

75

56

16

2

4-φ14

25

148

110

1

210

160

115

85

65

16

3

4-φ14

32

182

120

1 1/4

221

180

140

100

76

18

3

4-φ18

40

182

140

1 1/2

230

200

150

110

84

18

3

4-φ18

50

192

162

2

252

230

165

125

99

20

3

4-φ18

65




265

290

185

145

118

20

3

4-φ18

80




276

310

200

160

132

20

3

8-φ18

100




373

350

220

180

156

22

3

8-φ18

125




416

400

250

210

184

22

3

8-φ18

150




400

480

285

240

211

24

3

8-φ22

四、ZCZP蒸汽电磁阀技术参数:

工作介质

蒸汽及其他无腐蚀性气体

ZCZP蒸汽用阀介质温度℃

≤200

工作压力 MPa

1.6

工作压差 MPa

0.05~1.6

0.1~1.6

ZCZP蒸汽用阀电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数 KV

泄漏量 ml/min

按JB/T7352-94?F规定

公称通径 mm

15

20

25

32

40

50

65

80

100

125

150

ZCZP蒸汽用阀功  耗

50VA

金豪阀门对贵公司的承诺

1、我公司对产品的质量实行三包;包质、包换、包修

2、合同签定后,质量保证,按时交货

3、客户在订货中务必提供以下说明;

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
