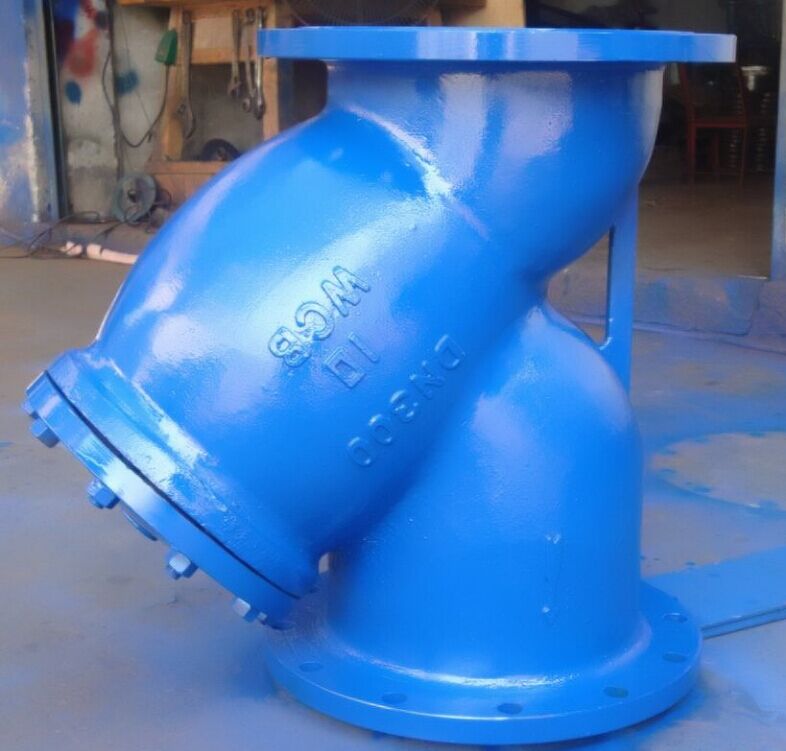

产品名称： | 铸铁Y型过滤器 |
产品型号： | GL41H |
品牌： | 金豪过滤器 |
一、铸铁Y型过滤器概述：
Y型过滤器是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。目前我国基本上都采用R406型除污器，该除污器体积大，阻力大安装不方便，而且排污的时间长，成本高，未能很好的满足广大客户的需求。我们厂针对以上问题，进行改进制作，研制成三大类系列过滤器，其外形基本相同（Y型），内部件全部采用不锈钢，坚固耐用。该过滤器体积小，滤眼细，阻力小，效率高，安装检修方便，成本低，能满足各种管道的需求。
二、铸铁Y型过滤器工作原理：
该产品安装于进水管路中各配套阀门的前端，当管道中的介质首 入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
三、铸铁Y型过滤器主要技术参数：
壳体材质 | 黄铜 | 碳钢 | 不锈钢 |
公称通径 | 15～500mm | ||
滤框滤网材质 | 不锈钢 | ||
密封件材质 | 耐油石棉、丁腈橡胶、聚四氟乙烯 | ||
工作温度（℃） | -30~380 | -80~425 | -80~450 |
公称压力（MPa） | 1.6~10（150Lb~600Lb） | ||
过滤精度（目/in） | 10~300 | ||
四、铸铁Y型过滤器外形尺寸：
DN | "英寸 | L | H | H1 | 拉杆伸缩过滤器 | 参考重量kg | |
15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
20 | 3/4 | 145 | 70 | 150 | 3 | ||
25 | 1 | 160 | 80 | 160 | 3.8 | ||
32 | 1 1/4 | 180 | 90 | 180 | 6 | ||
40 | 1 1/2 | 200 | 100 | 240 | 7.2 | ||
50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
350 | 14 | 700 | 640 | 1150 | 312 | ||
400 | 16 | 800 | 700 | 1360 | 500 | ||
450 | 18 | 850 | 790 | 1480 | 700 | ||
500 | 20 | 900 | 875 | 1650 | 900 | ||
金豪过滤器对贵公司的承诺
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
