【简单介绍】
电动盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆I和夹紧、松开的电动推杆II组成。关闭：电动推杆II动作，密封副脱开，然后电动推杆I动作，扇形阀板由开到关，关到位后，电动推杆II再反方向动作，密封副夹紧，关阀结束。开阀则反之。
【详细说明】
一、F943X电动盲板阀产品概述：
电动盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

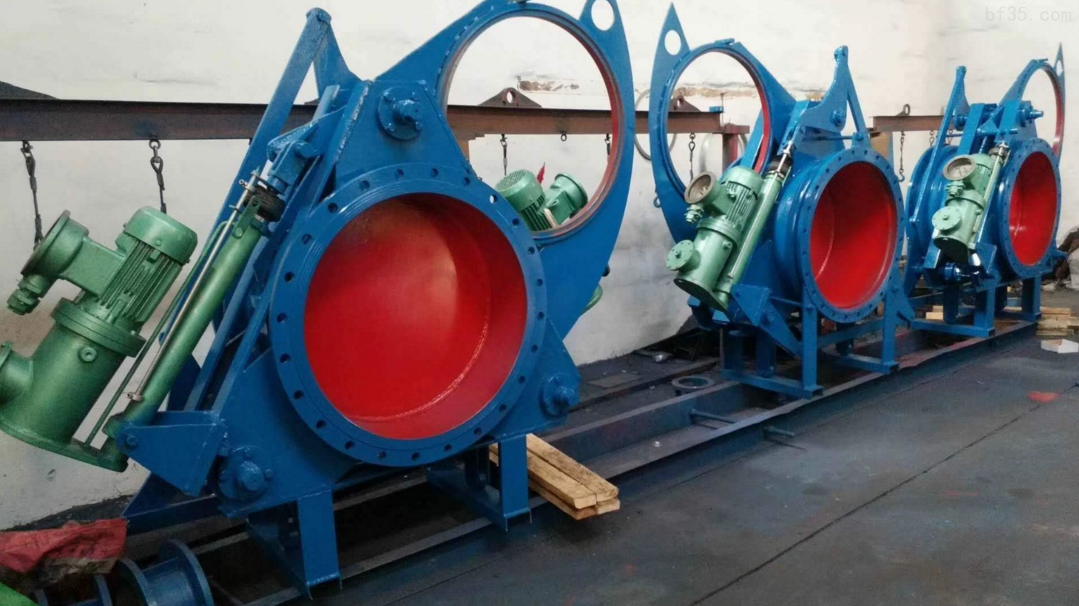

二、F943X电动盲板阀技术图片：

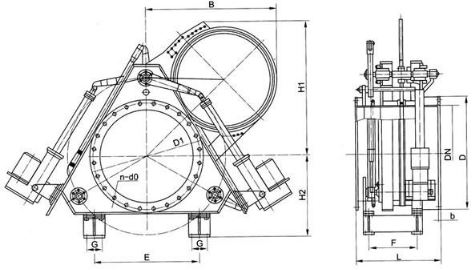

三、F943X电动盲板阀主要外形连接尺寸：
单位：mm
| DN | L | D | D1 | n-do | b | B | H1 | H2 | E | F | G | n-d1 | 电动推杆 | 参考重量kg | |
| 电压V | 功率KW | ||||||||||||||
| 500 | 600 | 645 | 600 | 20-22 | 20 | 740 | 680 | 510 | 550 | 345 | 100 | 8-18 | AC380V 50Hz | 0.55 | 665 |
| 600 | 630 | 755 | 705 | 20-26 | 20 | 900 | 850 | 500 | 550 | 345 | 100 | 8-18 | 0.75 | 1080 | |
| 700 | 630 | 960 | 810 | 24-26 | 20 | 1050 | 930 | 533 | 910 | 455 | - | 4-18 | 1.1 | 1250 | |
| 800 | 630 | 975 | 920 | 24-30 | 20 | 1180 | 1100 | 590 | 910 | 455 | - | 4-18 | 1.1 | 1560 | |
| 900 | 800 | 1075 | 1020 | 24-30 | 20 | 1300 | 1300 | 775 | 1000 | 520 | 150 | 8-18 | 1.5 | 2300 | |
| 1000 | 800 | 1175 | 1120 | 28-30 | 20 | 1450 | 1500 | 882 | 1300 | 600 | 190 | 8-18 | 1.5 | 2810 | |
| 1200 | 850 | 1375 | 1320 | 32-30 | 26 | 1650 | 1670 | 932 | 1400 | 850 | - | 4-30 | 2.2 | 3750 | |
| 1400 | 850 | 1575 | 1520 | 36-30 | 26 | 1995 | 1925 | 1035 | 1210 | 760 | 190 | 8-33 | 3.0 | 4350 | |
| 1600 | 850 | 1790 | 1730 | 40-30 | 26 | 2250 | 2320 | 1140 | 1140 | 760 | 170 | 8-33 | 3.0 | 4990 | |
四、F943X电动盲板阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的巨博阀门厂家为您审核把关。
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务。
