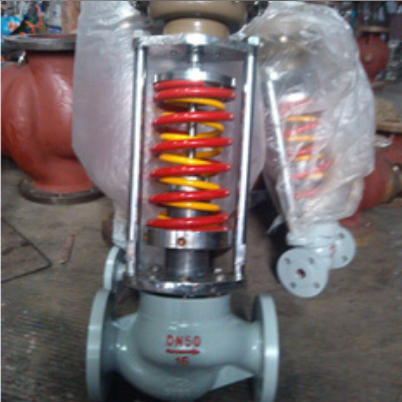

ZZYP自力式压力调节阀

发布日期：2015-11-29 点击数： ZZYP自力式压力调节阀

【简单介绍】

ZZYP自力式压力调节阀不需要外接能源，依靠介质本身能量来实现对管道介质压力的自动调节。自力式调节阀广泛用于油田、化工厂、水电站、冶金矿业、食品医药行业、纺织行业、各种机械设备配套、生活供水等各种设备的气体、液体及蒸汽的减压、稳压主要用于水泵出口压调节。

【详细说明】

一、ZZYP自力式压力调节阀产品概述：

自力式压力调节阀无需外加能源利用被调介质自身压力变化而实现自动调节的功能，具有压力波动小节约能源等特点，ZZYP自力式压力调节阀压力等级有PN1.6\4.0\6.4\10.0mpa,阀门口径范围DN15-350mm供选择，使用温度范围-20°c--560°c，所以自力式调节阀是一款节约能源的压力调节阀产品。压力设定期在一定范围内还可以根据需求调节。

二、ZZYP自力式压力调节阀主要技术参数：

公称通径DN（mm）	20	25		32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	5	8		12.5	20	32	50	80	125	160	320	450	630	900
额定行程（mm）	8			10		12	15	18	20	30	40	45	60	65
公称通径DN（mm）	20（或G3/4″）
阀座直径	2	3		4	5	6	7		8	9	10	12	15	20
额定流量系数KV	0.02	0.08		0.12	0.20	0.32	0.5		0.80	1.20	1.80	2.80	4.0	5
公称压力 PN	MPa			1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0
	Bar			16，25，40，64（63）/20，50，110
	Lb			ANSI：Class150、Class300、Class600
压力分段范围KPa	15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范围特殊设计）
流量特性	快开
调节精度	±5-10（％）
使用温度	-60～350（℃）（低于-60特殊设计） 350～550（℃）
允许泄漏量	Ⅳ级（硬密封） Ⅵ级（软密封）（GB/T4213-92）
减压比（阀前压力/阀后压力）			1.25～10（超过此范围特殊设计）

三、DHH44X微阻缓闭消声止回阀技术图片：

ZZYP自力式压力调节阀主要零部件材料：

零件名称	材料
阀体	ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）、PTFE
阀座	1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）
阀杆	1Cr18Ni9、0Cr18Ni12Mo2Ti
橡胶膜片	ding腈、乙炳、氟、耐油橡胶或0Cr18Ni9Ti
膜盖	Q235、Q235涂PTFE
填料	聚四氟乙烯、柔性石墨

ZZYP自力式压力调节阀主要外形连接尺寸：　　　　单位：mm

公称通径（DN）			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	压力调节范围 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	压力调节范围 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大约重量（Kg）			26		37		42	72	90	114	130	144	180
导压管接口螺纹			M16×15

六、ZZYP自力式压力调节阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门厂家为您审核把关。

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务
