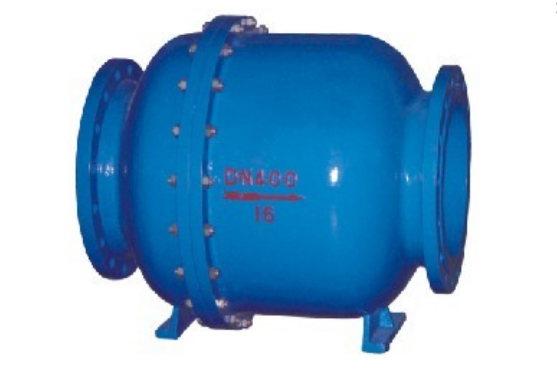

HQ45X球形止回阀

发布日期:2015-11-29    点击数: HQ45X球形止回阀
产品名称:HQ45X球形止回阀
产品型号:HQ45X
品牌:金豪阀门

HQ45X球形止回阀详细资料:

一、HQ45X球形止回阀概述:

HQ45X微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减少水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。球形止回阀,采用橡胶包球为阀瓣,在介质的作用下,可字啊阀体内地滑道上滚动,从而打开或关闭阀门。具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠。

二、HQ45X球形止回阀主要技术参数:

公称压力:1.0~1.6MPa

公称通经:50~1000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

三、HQ45X球形止回阀主要零部件材料:

零件名称材质
阀体、阀盖铸铁、铸钢
球体碳钢+丁腈橡胶
阀座碳钢、不锈钢

四、HQ45X球形止回阀主要外形连接尺寸:                                    单位:

DN(mm)5065801001251502002503003504004505006007008009001000
L20321624129233035649562269878191497897812951448160017601900
H180210225245280320380450470500
H1      51057064071581582598011551260135016601700

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包;包质、包换、包修

2、合同签定后,质量保证,按时交货

3、客户在订货中务必提供以下说明;

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
