A41H弹簧微启封闭式安全阀

发布日期：2015-11-09 点击数： A41H弹簧微启封闭式安全阀

一、A41H弹簧微启封闭式安全阀概述

A41H型适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。主要零部件材料

A41H的详细信息

A41H型适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。

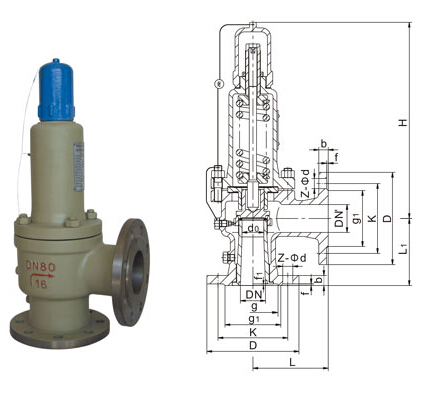

结构图

二、A41H弹簧微启封闭式安全阀用途；

A41H型弹簧微启式高压安全阀适用于工作温度≤300℃的空气、石油、水等介质的设备和管路上;A47H型弹簧微启式高压安全阀适于工作温度≤350℃的蒸气、空气、水的设备和管路上。当设备和管路内压力超过允许值时，A41H弹簧微启式高压安全阀将自动开启，继而全量排放；当压力降低到规定值时，A41H型弹簧微启式高压安全阀会自动关闭，保证设备和管路的安全运行。

三、A41H弹簧微启封闭式安全阀主要零部件材料：

NO	零件名称	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀盖	ZG230-450	ZG230-450	ZG230-450
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	调整螺杆	45	2Cr13	2Cr13
10	保护罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊D507	堆焊Co基硬质合金

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	140	130	375
	80	65	200	160		135	24	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	170	160	513
	125	100	270	220		188	28	3		8-26	190	190	560
	150	125	300	250		218	30	3		8-26	205	195	570
	200	150	360	310		278	34	3		12-26	240	230	717
	250	200	425	370		332	36	3		12-30	350	320	940
	300	250	485	430		390	40	4		16-30	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	350	320	980

金豪阀门对贵公司的承诺

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务。
