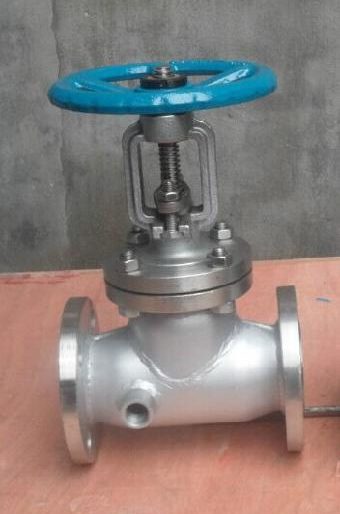

夹套保温截止阀
1、 双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免；
2、外泄漏，并符合国际密封标准；
3、没有流体损失，降低能源损失，提高工厂设备安全；
4、使用寿命长，减少维修次数，降低经营成本；
5、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
执行标准
设计与制造：BS1873BS5160GB12233
法兰尺寸：ANSIB16.5JB/T79GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10BS1873GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755GB/T13927
二、BJ41H夹套保温截止阀主要性能规范：
型号 | 公称压力 | 试验压力PS（MPa） | 适用温度 | 适用介质 | 保温套压力 | |
壳体 | 密封 | |||||
BJ41W-16P.R.C | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸类 | ≤1.0 |
BJ41W-25P.R.C | 2.5 | 3.8 | 2.8 | ≤350 | 硝酸类 | ≤1.0 |
三、BJ41W/H-16P/R/C保温截止阀主要外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41W/H-16P/R/C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
四、BJ41W/H-25P/R/C保温截止阀主要外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41WH-25PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 465 | 360 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 550 | 400 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | |
200 | 600 | 360 | 310 | 278 | 343 | 12-25 | 780 | 450 | |
250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | |
五、BJ41W/H-40/64P/R/C保温截止阀主要外形尺寸和连接尺寸
型号 | 公称通径 | 尺寸（?） | ||||||
L | D | D1 | D2 | B-f | Z-φ | H | ||
BJ41WH-40PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 370 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 408 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 436 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 475 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 558 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 720 | |
200 | 600 | 375 | 320 | 282 | 38-3 | 12-30 | 800 | |
BJ41WH-64PRC | 15 | 170 | 105 | 75 | 55 | 18-2 | 4-14 | 240 |
20 | 190 | 125 | 90 | 68 | 20-2 | 4-18 | 280 | |
25 | 210 | 135 | 100 | 78 | 22-2 | 4-18 | 290 | |
32 | 230 | 150 | 110 | 82 | 24-2 | 4-23 | 325 | |
40 | 260 | 165 | 125 | 95 | 24-3 | 4-23 | 360 | |
50 | 300 | 175 | 135 | 105 | 26-3 | 4-23 | 410 | |
65 | 340 | 200 | 160 | 130 | 28-3 | 8-23 | 430 | |
80 | 380 | 210 | 170 | 140 | 30-3 | 8-23 | 465 | |
100 | 430 | 250 | 200 | 168 | 32-3 | 8-25 | 537 | |
125 | 500 | 295 | 240 | 202 | 36-3 | 8-30 | 630 | |
150 | 550 | 340 | 280 | 240 | 38-3 | 8-34 | 790 | |
200 | 650 | 405 | 345 | 300 | 44-3 | 12-34 | 910 | |
金豪阀门对贵公司的承诺
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务。
