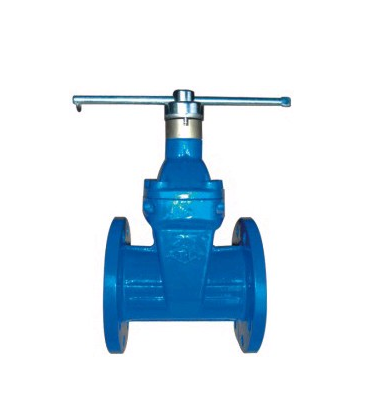

产品名称： | FDZ45X防盗闸阀 |
产品型号： | FDZ45X |
一、FDZ45X防盗闸阀概述：
FDZ45X-防盗闸阀（软密封闸阀）是根据自来水厂的要求：用户经常漏水、盗水、交水费不及时的情况而设计的产品，该阀具有防盗性能好，具有环保性，开关轻松，密封效果稳定、使用寿命长等特点。
二、FDZ45X防盗闸阀密码锁的使用：
1、密码锁由锁芯、四组数字和五个带有起子槽的调节盘、调节板组成，每组数字由0、1、2、3组成，调节盘有指示箭头， 调节盘带有英文字母K（也可以通过数字方向的上方来确定 调节盘）以顺时针方向来确定2、3、4、5位调节盘。
2、开锁时将五个调节盘上的箭头从 开始顺时针方向依次对准密码号，便可打开锁芯（出厂密码号“0、0、0、0、0”）。
3、防盗锁芯锁死时与开锁方式一样对好密码号将锁芯放入阀座内，务必将密码号拨乱，才确认锁芯锁好。
三、FDZ45X防盗闸阀主要参数：
型号 | FDZ45X-10 | FDZ45X-16 |
公称压力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公称通径 | 40～300mm | 40～300mm |
密封实验压力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
强度实验压力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
适用温度 | ≤120℃ | ≤120℃ |
适用介质 | 水、油、水暖及其他非腐蚀性流体 | 水、油、水暖及其他非腐蚀性流体 |
驱动方式 | 手动 | 手动 |
亦可根据客户要求，提供具有特殊技术参数的产品 | ||
四、FDZ45X防盗闸阀主要尺寸：
公称通径（DN） | 结构长度 | H | 螺栓 | ||||||||
10Kg | 16Kg | 参考重量kg | |||||||||
螺孔中心圆直径D | 螺栓孔径 | 数量 | 螺纹规格 | 螺孔中心圆直径D | 螺栓孔径 | 数量 | 螺纹规格 | ||||
40 | 165 | 170 | 110 | 19 | 4 | M16 | 110 | 19 | 4 | M16 | 7 |
50 | 178 | 185 | 125 | 19 | 4 | M16 | 125 | 19 | 4 | M16 | 9 |
65 | 190 | 205 | 145 | 19 | 4 | M16 | 145 | 19 | 4 | M16 | 11 |
80 | 203 | 310 | 160 | 19 | 8 | M16 | 160 | 19 | 8 | M16 | 16 |
100 | 229 | 340 | 180 | 19 | 8 | M16 | 180 | 19 | 8 | M16 | 27 |
150 | 267 | 430 | 240 | 23 | 8 | M20 | 240 | 23 | 8 | M20 | 50 |
200 | 292 | 520 | 295 | 23 | 8 | M20 | 295 | 23 | 12 | M20 | 80 |
250 | 330 | 545 | 350 | 23 | 12 | M20 | 355 | 28 | 12 | M24 | 120 |
300 | 356 | 660 | 400 | 23 | 12 | M20 | 410 | 28 | 12 | M24 | 160 |
400 | 406 | 915 | 515 | 28 | 16 | M24 | 525 | 31 | 16 | M27 | 280 |
500 | 457 | 1110 | 620 | 28 | 20 | M24 | 650 | 34 | 20 | M30 | 585 |
金豪阀门对贵公司的承诺
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
