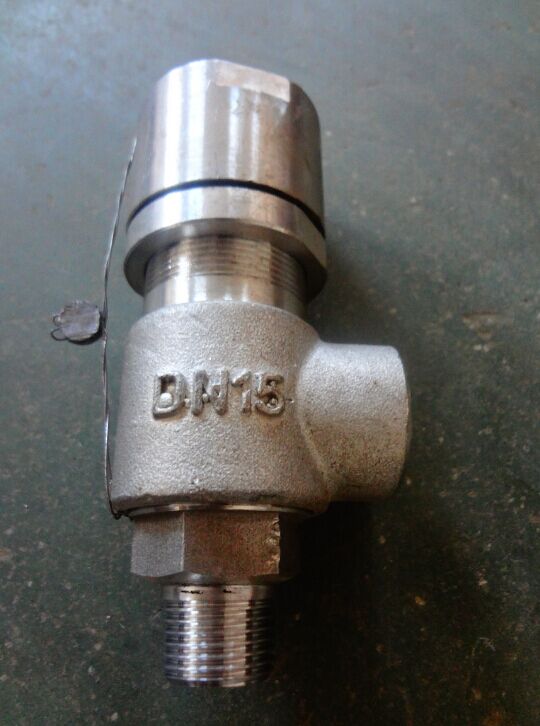

A21W弹簧微启式外螺纹安全阀

发布日期：2015-11-09 点击数： A21W弹簧微启式外螺纹安全阀

一、A21W弹簧微启式外螺纹安全阀详细说明：

安全阀（safety valve）是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。

安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。

　　安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/15）～（1/20），全启式是（1/3）～（1/4）。

　　此外，随着使用要求的不同，有封闭式和不封闭式。封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。

公称压力：PN1.6-60.0Mpa

工作温度：-400-450℃

公称通径：DN10-400mm

连接方式:法兰，螺纹，焊接

材质：304，316，304L，316L，SS316，WCB，CF3，CF8，铸钢，铸铁，球墨铸铁，锻钢，不锈钢，铜等

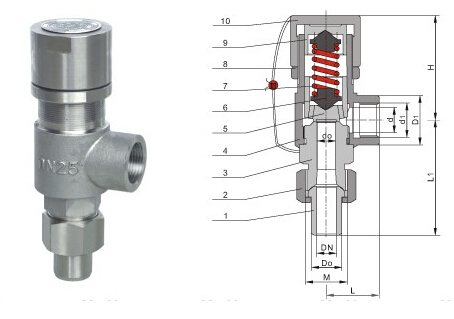

结构图

二、A21W弹簧微启式外螺纹安全阀外形尺寸和连接尺寸：

型号	公称通径	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40 A21W-16P A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160/160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

三、A21W弹簧微启式外螺纹安全阀主要零部件材料：

NO.	零件名称	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接头	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接头螺母	35	2Cr13	1Cr18Ni9Ti
3	阀座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	弹簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	锁紧螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	弹簧导向垫	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	调节螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti

金豪阀门对贵公司的承诺

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务。
