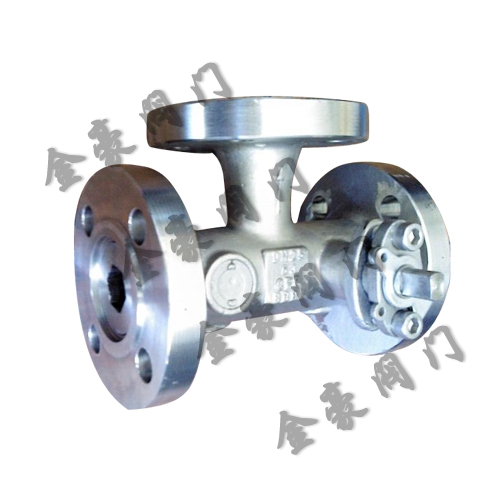

YQ44F组合式三通球阀

发布日期:2015-11-29    点击数: YQ44F组合式三通球阀

【简单介绍】

为解决上述问题我们设计了YQ44F-40 DN25型组合式三通阀的结构如图所示。它由直通式浮动球阀与套筒式止回阀组合而成,左侧球阀接高压系统,右侧止回阀接低压系统,中间出口接排放管路,当 球阀关闭时,高压通道切断,止回阀阀瓣在低压介质的推动下自动开启,低压氨水由中间出口通道排出。当球阀开启时,高压氨水将止回阀阀瓣推向阀座,止回阀关 闭,低压通道被切断,高压氨水由中间出口通道排出。喷射完毕后,关闭球阀,止回阀自动开启,低压氨水又能自动排放。因此,只要象操作传统的三通球阀一样, 将球阀阀杆作90℃开关,即能完成高低压切换

【详细说明】

一、YQ44F组合式三通球阀产品概述:

YQ44F组合式三通球阀为X形垂直通道的球阀,它的特点是球体的两条通道为X形布置.四个通道口径均布子球体赤道圆周截面上,当球体沿顺时针旋转90度时,能使相近的两个通道实现两两相通。

二、YQ44F组合式三通球阀主要性能规范:

公称压力 PN(MPa)试验压力
壳体高压液密封低压气密封
1.62.41.760.6
2.53.752.75
4.06.04.4
CLASS1503.O2.2
适用工况适用介质水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度-28-350℃
应用规范连接法兰

JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验GB9/T 9092-99、API 598

三、YQ44F组合式三通球阀主要零件材质:

零件名称材 质
GBASTM
阀体、阀盖WCBA216-WCB
密封圈PTFE、对位聚苯PTFE、对位聚苯
球体1Cr18Ni9TiSS 304
阀座、阀杆2Cr13A246-416
双头螺柱35CrMoAA193-B7

六、YQ44F组合式三通球阀货说明:
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门人士为您审核把关。

金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
