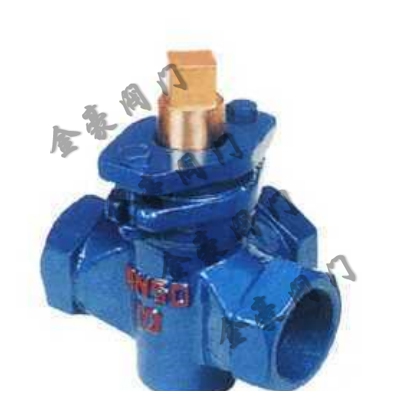

X14T三通铜芯内螺纹旋塞阀

发布日期:2015-11-26    点击数: X14T三通铜芯内螺纹旋塞阀

一、 X14T三通铜芯内螺纹旋塞阀概述:

X14T三通铜芯内螺纹旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境,严格禁泄漏的场合,以及阀门材料不会对介质形成污染的场合。阀体可根据工作介质选用碳 钢、合金钢及不锈钢材料;可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套,润滑好,在整个工作过程中密封副摩擦 系数小,塞体运转灵活,使用寿命长。阀体进出口端窗口设计及双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关 位置时,产生足够的密封比压,密封副达到零泄漏。双道沟槽密封环既可以使衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时 衬套与旋塞之间产生有力的摩擦,具有自动清洁作用,提高了密封面的使用寿命。柱塞顶部 的反唇式密封设计,采用一个软密封材料膜片和金属膜片与调整垫片 组合既可以调整密封面间的密封比压,使塞子转动灵活,又可以保证进,出口端和中法兰连接端的密封,适合用于高冲刷性的气固。液固相介质。如PVC、尿素、 本酐、烧碱生产装置中,或对外泄漏要求高介质,如HF,光气等,介质可双向流动,安装方向不受限制,实现在线维修,使用更方便 的设计可防止静电,安全 防火,使用安全。

四、X14T三通铜芯内螺纹旋塞阀主要特点:

提升式旋塞阀有多种结构形式,提升式旋塞阀按密封面的材料分为软密封和硬密封两种。其基本原理时为开启时使旋塞上升,旋塞再转动90度到阀门全开过程能 减少与阀体密封面的摩擦力;关闭阀门时使旋塞转动90度至关闭位置后再下降与阀体密封面接触达到密封。双密封提升式旋塞阀为软密封结构。旋塞体为三块板组 合而成圆柱形塞体,两侧的板上镶嵌橡胶密封面,中间为圆柱形楔塞。开启阀门时传动机构使旋塞上升,带动两侧板收拢,使组合塞体和阀门密封面脱离后,再带动 塞体旋转90度到阀门全开位置。关闭阀门时传动机构使组合塞体转动90度至关闭位置后,再推动塞体下降,两侧板与阀体底部接触后不再下移,中间楔塞继续下 降,通过斜面的推动两侧板相进出口端移动,使侧板的软密封面与阀体密封面接触后受到压缩而达到密封。双密封提升式旋塞阀具有双阻塞和排放功能,阀门上设有 压力平衡装置,以防系统异常升压,并能减少阀门启闭瞬间的阻力。由于密封圈被压缩后金属面相互接触,阀门具有防火功能。阀门的维护十分方便,可在不把阀体 从管线拆卸的情况下,通过拆卸阀体底部的端盖就能把两侧板从阀体中取出更换。因此也被广泛应用于石油、天然气、冶金矿山、煤气工程、轻工纺织、船舶码头、 食品以及环保水处理等各行业作调节、启闭

七、X14T三通铜芯内螺纹旋塞阀订货说明:
金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
