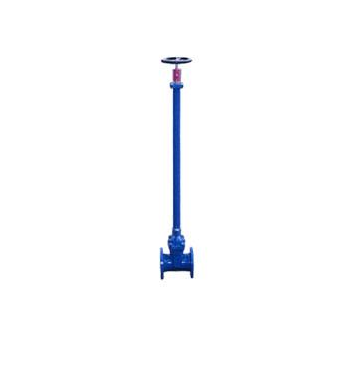

一、MZ45X直埋软密封闸阀概述
MZ45X直埋式弹性座封闸阀采用可以免维护及延长阀杆的设计方案,一次性地埋,避免阀井昂贵的造价及道路多次改造和阀门更换带来的巨大投资,美化道路环 境,耐辗压,避免井盖丢失造成安全事故.阀杆可根据阀井深度灵活订做,阀杆顶部设有阀门开关显示,可加装信号远传装置,阀门误开关锁闭装置. 1、整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。 2、有优良的防腐性能，壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。 3、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998，闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青 铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
技术参数
型号:TY-MZ45X-10、TY-MZ45X-16
公称压力:1.0MPa(10kgf/cm2) 1.6MPa(16kgf/cm2)
公称通径:40～400mm
井管长度 0.3～2m 井管伸缩调整量 0.2～1m 0.2～1m
密封实验压力:1.1MPa(11kgf/cm2) 1.76MPa(17.6kgf/cm2)
强度实验压力:1.5MPa(15kgf/cm2) 2.4MPa(24kgf/cm2)
适用温度: -40～90℃
适用介质:水、油、天然气及其他非腐蚀性流体
驱动方式: 手动
二、MZ45X直埋软密封闸阀主要零部件材料：
| 阀体 | 灰铸铁、球墨铸铁 |
| 闸板 | 灰铸铁、球墨铸铁、NBR、EPDM |
| 阀盖 | 灰铸铁、球墨铸铁 |
| 阀杆、加长操作杆 | 不锈钢 |
| 密封套 | 黄铜 |
| 阀杆螺母 | 黄铜 |
| 密封圈 | NBR |
| 保护管伸缩部分 | 钢管加两层防腐处理 |
| 阀盒、盒盖 | 灰铸铁、球墨铸铁 |
三、MZ45X直埋软密封闸阀主要外形连接尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| HA | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 |
| HC | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
金豪阀门对贵公司的承渃
1、我公司对产品的质量实行三包；包质、包换、包修
2、合同签定后，质量保证，按时交货
3、客户在订货中务必提供以下说明；
【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供优良的服务。
