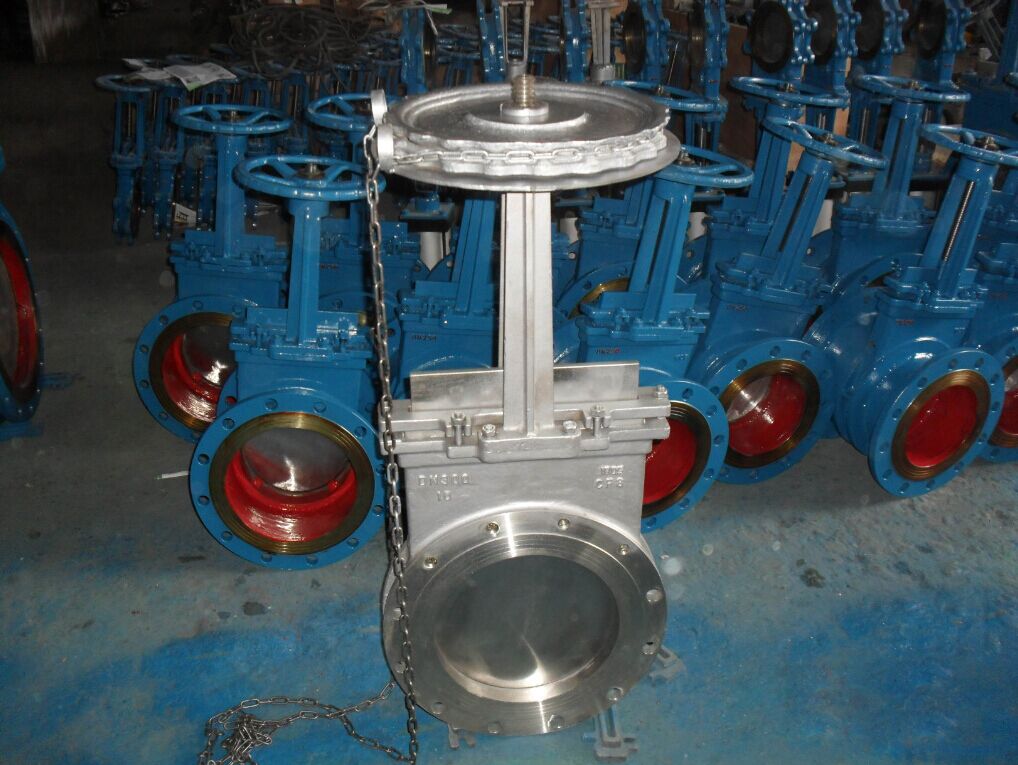

一、 73X手动浆液阀概述：
Z73X手动浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构，克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形，介质外泄等缺点。
二、Z73X手动浆液阀主要性能规范：
公称压力PN（MPa) | 试验压力（MPa) | 适用介质 | 工作温度（℃） | |
壳体 | 密封 | |||
0.6 | 0.9 | 0.66 | 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 | ≤100℃ |
1.0 | 1.5 | 1.1 | ||
三、Z73X手动浆液阀主要技术图纸
四、Z73X手动浆液阀主要特点：
本阀门适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。
五、Z73X手动浆液阀主要外形连接尺寸：
公称压力mm | L | D | D1 | H | n-M | |
PN0.6 | PN1.0 | |||||
50 | 48 | 48 | 125 | 100 | 335 | 4-M16 |
65 | 48 | 48 | 145 | 120 | 363 | 4-M16 |
80 | 50 | 50 | 160 | 135 | 395 | 4-M16 |
100 | 50 | 50 | 180 | 155 | 465 | 8-M16 |
125 | 50 | 50 | 210 | 185 | 530 | 8-M16 |
150 | 60 | 60 | 240 | 210 | 630 | 8-M20 |
200 | 60 | 60 | 295 | 265 | 750 | 8-M20 |
250 | 70 | 70 | 350 | 318 | 900 | 12-M20 |
300 | 70 | 80 | 400 | 368 | 1120 | 12-M20 |
350 | 80 | 80 | 460 | 430 | 1260 | 16-M20 |
400 | 90 | 90 | 515 | 482 | 1450 | 16-M22 |
450 | 90 | 120 | 565 | 532 | 1600 | 20-M22 |
500 | 90 | 130 | 620 | 585 | 1800 | 20-M22 |
600 | 140 | 140 | 725 | 685 | 2300 | 20-M27 |
700 | 140 | 140 | 840 | 800 | 2500 | 24-M27 |
800 | 190 | 190 | 950 | 898 | 2800 | 24-M30 |
900 | 203 | 203 | 1050 | 1005 | 3100 | 28-M30 |
1000 | 216 | 216 | 1160 | 1115 | 3400 | 28-M30 |
1200 | 254 | 254 | 1380 | 1325 | 3600 | 32-M36 |
六、Z73X手动浆液阀主要零部件材料
项目 | 材质 |
阀体 | QT450 |
闸板 | 304 |
阀座 | EPDM |
支架 | A3 |
阀杆 | 2Cr13 |
标准件 | 304 |
七、Z73X手动浆液阀订货说明：
金豪阀门对贵公司的承渃
1、 我公司对产品的质量实行三包；包质、包换、包修
2、 合同签定后，质量保证，按时交货
3、 客户在订货中务必提供以下说明；
【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等
4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
