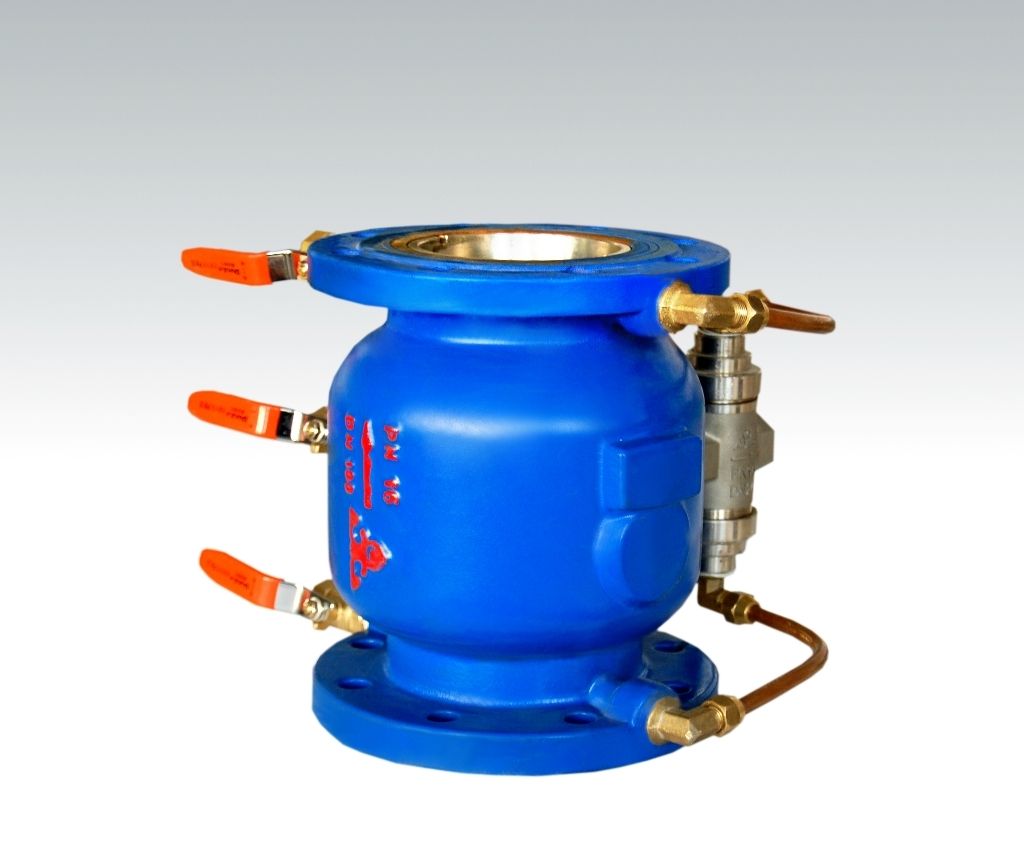

LHS743X低阻力倒流防止器

发布日期：2018-10-17 点击数： LHS743X低阻力倒流防止器

一、LHS743X低阻力倒流防止器特点：

①由前后两个止回阀和中间自动排水器组成。

②在前后止回阀产生渗漏时，能够自动排水，阻断回流，严格防止回流污染，保护上游管道内的水质。

③超低水损、节能显著：水头损失小于0.04Mpa;

④空气隔断、自动排水：在回流状态发生时，主阀关闭时，排水器自动开启、中间腔泄压为零，主阀的上下游之间实现空气隔断或零压隔断，隔断性能安全可靠。

⑤节地节材、安装灵活:外形小、自重轻，结构长度仅为现有同类产品的30％；可以水平或垂直安装.

二、LHS743X低阻力倒流防止器主要性能规范：

A、正向通水：

进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。在2m/s流速时，流通水损小于0.04Mpa.

B、反向关闭：

进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。

如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。

C、防止回流污染：

进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。

注：P1为进口端压力，P2为中间腔压力，P3为出口压力。

企业03年开发、研制、生产的专利产品“低阻力倒流防止器”是吸收国内外产品技术基础上的创新产品，是对控制阀的一次突破性变革。它将是阀结构直流管道式，并对阀瓣启闭件进行了专利发明设计及专利涉及改进，使其具有噪音小、流阻低、运行平稳灵敏、安装维护方便、使用寿命长等显著特点，。产品经预防医学研究院检验，其卫生指标完全符合国家“生活引用水卫生规范”的要求，深受各地自来水公司的欢迎。

三、LHS743X低阻力倒流防止器主要材料

序号	零件名称	材料名称
1	阀体	HT200	QT450	WCB	CF8	CF8M
2	球阀	铜	铜	铜	304	316
3	阀盖	HT200	QT450	WCB	CF8	CF8M
4	内件	不锈钢	不锈钢	不锈钢	304	316
5	排水器	不锈钢	不锈钢	不锈钢	CF8	CF8M

四、LHS743X低阻力倒流防止器主要尺寸：

型号	公称通径		外形尺寸			材质	压力等级
Mm	英寸	L	H	H1	全不锈钢	PN10 PN16
LHS711X	15	1/2	132	75			38
	20	3/4	132	75			38
	25	1	135	75			38
LHS712X	32	11/4	260	128			64
	40	11/2	260	128			64
	50	2	280	172			82
LHS743X	50	2	185	270	160		壳体：球墨铸铁或不锈钢内件：不锈钢
	65	21/2	210	286	166
	80	3	225	310	176
	100	4	250	335	195
	150	6	340	410	235
	200	8	400	466	266
LHS745X	65	21/2	320	330	190		壳体：球墨铸铁内件：不锈钢
	80	3	450	350	210
	100	4	500	385	230
	150	6	600	510	285
	200	8	760	656	336
	250	10	950	830	430
	300	12	1070	980	510
	350	14	1270	1000	600
	400	16	1430	1250	680

五、订货说明：

金豪阀门对贵公司的承渃

我公司对产品的质量实行三包；包质、包换、包修

合同签定后，质量保证，按时交货

客户在订货中务必提供以下说明；

结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供优良的服务
