T941H电动调节阀

发布日期：2015-11-29 点击数： T941H电动调节阀

【简单介绍】

T941H电动调节阀锅炉给水电动调节阀T940由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ 型有

【详细说明】

一、T941H电动调节阀产品概述：

　　电动调节阀是由调节阀体配以不同的电动执行器组成的工业现场执行仪表，它接受调节器输出的4-20mA或者脉冲信号,来进行闭环控制，实现对流量、压力、温度、液位等参数的自动控制，并且可以选择智能型电动执行器，与DCS、PLC等实现数字传输,组成更加智能的控制系统。T941H电动调节阀的电源电压有220V和380V两种，电动调节阀,电动单座调节阀,电动小流量调节阀的流量特性有等百分比、线性、快等三种。电动调节阀与气动调节阀相比，具有节能(只在工作时才消耗电能)，环保(无碳排放)，明科阀门安装快捷方便(无需复杂的气动管路和气泵工作站)等优点，电动调节阀,电动单座调节阀,电动小流量调节阀广泛应用于电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

二、T941H电动调节阀主要性能：

公称压力PN(Mpa)	公称通径DN(mm)	水压试验压力PS(Mpa)	给水温度t(≤℃)	设计压差△(Mpa)	大流通面积fmax(cm2)	大流量Qmax(T/h)	适用介质	流量特性	压力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。	流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。	为大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

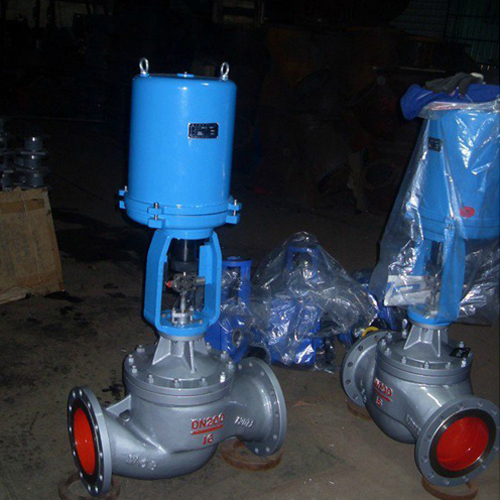

三、T941H电动调节阀技术图片：


T941H电动调节阀主要零部件材料：

零件名称	材料	零件名称	材料
阀盖	铸钢	杆头	不锈钢
阀体	2G25I	阀瓣	不锈钢1Cr18N9Ti
阀杆	不锈钢	阀座	不锈钢1Cr18N9Ti

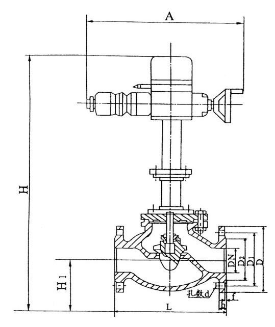

T941H电动调节阀主要外形连接尺寸：　　　　　　单位：mm

公称压力PN(Mpa)	公称通径DN(mm)	主要外形尺寸和连接尺寸
		L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不带凹下部分	20	3	不带凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41

六、T941H电动调节阀订货说明：
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门厂家为您审核把关。

金豪阀门对贵公司的承渃

1、我公司对产品的质量实行三包；包质、包换、包修

2、合同签定后，质量保证，按时交货

3、客户在订货中务必提供以下说明；

【1】结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供良好的服务
