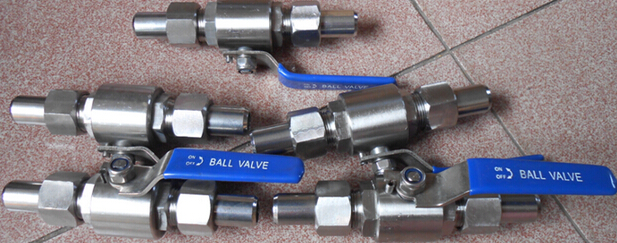

Q21F不锈钢活接球阀

发布日期:2015-11-29    点击数: Q21F不锈钢活接球阀

【简单介绍】

Q21F不锈钢活接球阀是为解决焊接时产生的高温而损坏密封件的问题,而专门设计的球阀,当焊接时,拿下活接进行对焊。从而保护了球阀的四氟密封。

【详细说明】

一、Q21F不锈钢活接球阀产品概述:

Q21F不锈钢活接球阀是为解决焊接时产生的高温而损坏密封件的问题,而专门设计的球阀,当焊接时,拿下活接进行对焊。从而保护了球阀的四氟密封。三片式 活接对焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴 线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可 靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

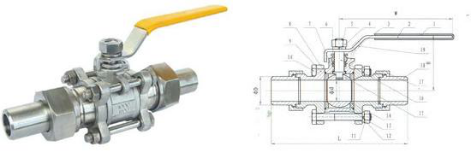

二、Q21F不锈钢活接球阀技术图片:

三、Q21F不锈钢活接球阀主要零件材质:

零件名称材质
阀体不锈钢CF8M
密封圈聚四氟乙烯PTFE
阀盖不锈钢CF8/CF8M
球体不锈钢CF8
阀杆不锈钢SS316
螺母不锈钢CF8
垫圈聚四氟乙烯PTFE
手柄套塑料
手柄不锈钢SS304
压紧螺母不锈钢SS304
弹簧垫圈不锈钢SS304
锁片不锈钢SS304
螺栓不锈钢SS304
套管不锈钢CF8

三、Q21F不锈钢活接球阀主要外形连接尺寸:        单位:mm

SIZE1/4"3/8"1/2"3/4"1"1-1/4"2-1/2"2"
d11.612.7152025323850.8
D1717212631384660
L150150180195210225260300
H4848545772798197
E120120120130154154185185

五、Q21F不锈钢活接球阀订货说明:
10、如有特殊要求时请在订购产品时注明。
11、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
12、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的金豪阀门厂家为您审核把关。

金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
