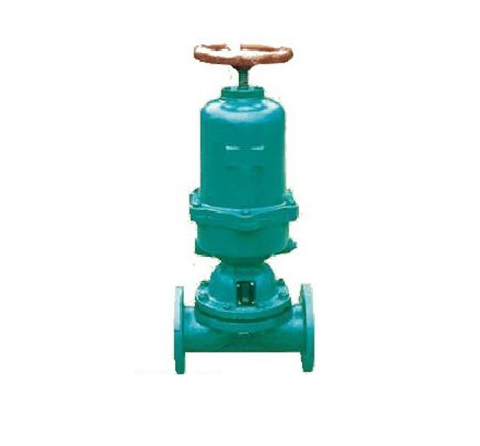

G6K41J气动衬胶隔膜阀

发布日期：2015-11-26    点击数： G6K41J气动衬胶隔膜阀

一、 G6K41J气动衬胶隔膜阀概述：

G6K41J气动衬胶隔膜阀与其它阀门区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

二、G6K41J气动衬胶隔膜阀主要性能规范：

型号

公称压力
PN(Mpa)

试验压力Ps(Mpa)

适用介质

工作温度(℃)

壳体试验

密封试验

EG6B41W/J/Fs-6

0.6

0.9

0.66

W.非腐蚀性流体

J.一般腐蚀性流体

Fs.强酸、碱及各种 有机溶剂（溶融碱金属及元素氟除外）

≤100

≤85

≤150

EG6B41W/J/Fs-10

1.0

1.5

1.1

EG6B41W/J/Fs-16

1.6

2.4

1.76

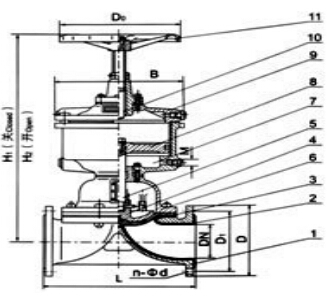

三、G6K41J气动衬胶隔膜阀主要技术图纸

四、G6K41J气动衬胶隔膜阀主要特点：

本系列隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。

五、G6K41J气动衬胶隔膜阀主要外形连接尺寸：

公称压力
MPa

工作压力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

B

气源压力
MPa

气源接头
in

耗气量
cm3

0.6

0.6

125

95

65

4-14

2

-

-

-

-

-

-

-

139

105

75

4-14

2

-

-

-

-

-

-

-

145

115

85

4-14

2

306

320

120

94

0.4

10×1

2.395×102

160

140

100

4-18

2

410

430

140

120

0.4

12×1.25

6.082×102

180

150

110

4-18

3

415

435

140

120

0.4

12×1.25

6.082×102

210

165

125

4-18

3

463

488

160

185

0.4

12×1.25

1.235×102

250

185

145

4-18

3

620

660

160

245

0.5

16×1.5

3.725×102

300

200

160

4-18

3

627

687

200

245

0.5

16×1.5

3.725×103

350

220

180

8-18

3

719

769

240

330

0.5

16×1.5

9.458×103

400

250

210

8-18

3

804

872

320

380

0.5

20×1.5

1.409×104

460

285

240

8-22

3

920

1000

320

470

0.5

20×1.5

2.868×104

0.4

570

340

295

8-22

4

1145

1265

400

470

0.5

20×1.5

4.619×104

680

395

350

12-22

4

-

-

-

-

-

-




六、G6K41J气动衬胶隔膜阀主要零部件材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

七、G6K41J气动衬胶隔膜阀订货说明：
金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包；包质、包换、包修

2、 合同签定后，质量保证，按时交货

3、 客户在订货中务必提供以下说明；

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
